前几天的说道的老775平台上了至强的CPU超频使用，造成了北桥很大的压力，摸起来很烫了，所以要进北桥的散热问题了。原始的散热片是被动式，是不够的，尤其现在都是侧吹塔式散热，不能给CPU周围的元器件一点风。如果是原装的Inter CPU散热器是下吹式，有风往下吹，就能照顾到北桥，能起到一点加强散热作用。所以我们要办法改进北桥散热了。

       因我现在用的是超频三红海mini版，带的风扇是3针插头，凡是3针的都不是PWM模式，也就是风扇的转速是固定的，2200转/分，声音有点吵。所以这次也顺便把风扇换成了4针的AVC9cm的风扇，全速是3800转/分，不过通过BIOS里设置风扇模式为温度巡航模式的话，在CPU温度不超过55度时低转速运转的，才800转/分，非常的静音。所以推荐各位买CPU散热器时尽量买4针接口的那种，给你安静的享受。

    因原红海mini是8CM风扇，我这个后配是9CM，要高出一个头，所以用了扎带绑风扇了。

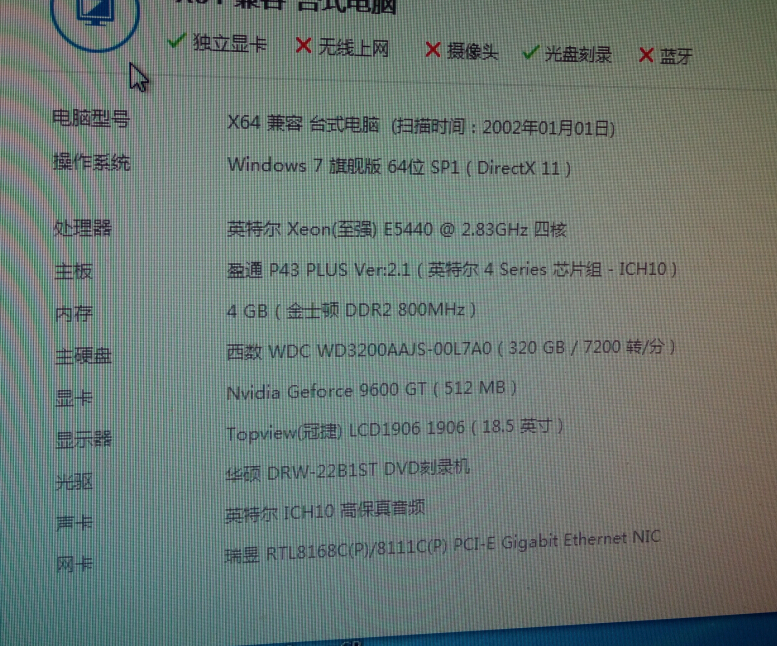

这是我现在的平台配置

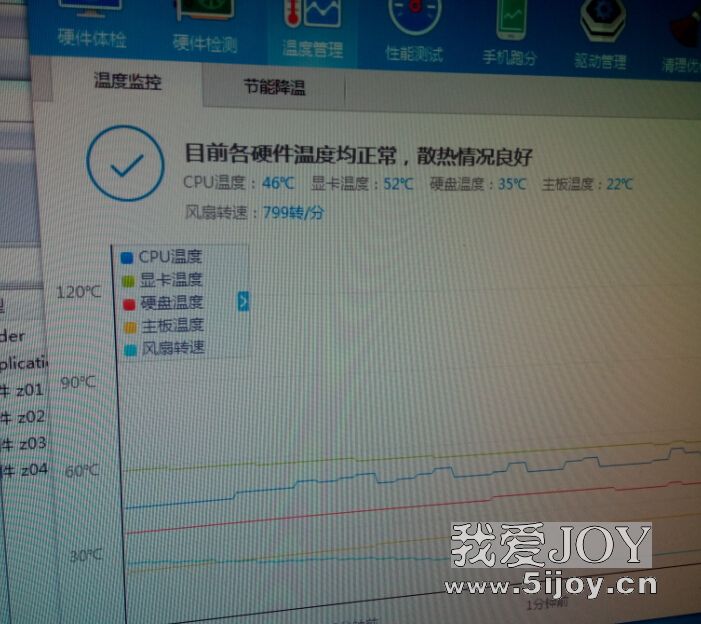

开巡航模式平时转速才800

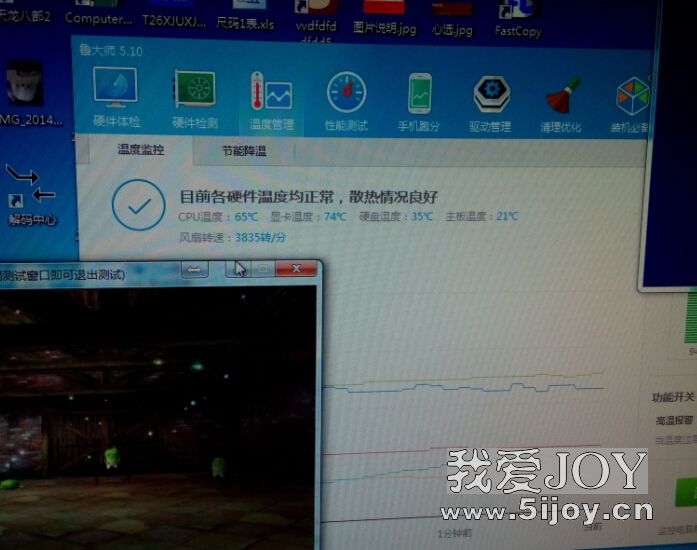

CPU温度达到55以上时，全速3800，声音像鼓风机在轰鸣

在说回到北桥散热吧，我做了2种方案，一个加风道，一个加风扇，最后还是选的是加风扇的。

第一种：做一个风道的散热，就是利用红海mini风扇的侧漏风，收拢起来改变到底部的北桥散热片上为出风口，完成一个从进风道到出风口的风向流动过程，从而达到主动散热功能，不过实际效果一般，因为侧漏的风不是很多很大风量，所以就放弃了。

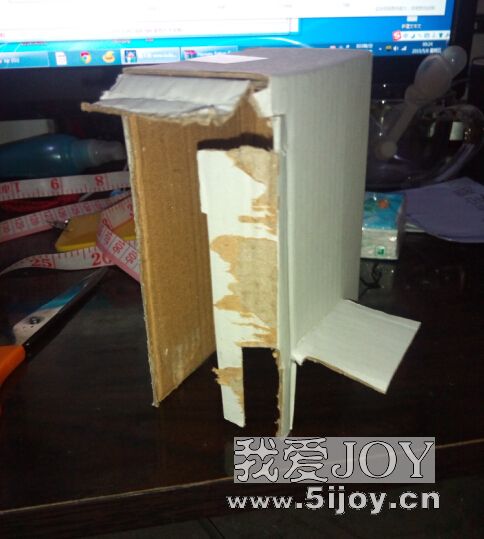

改造模型如下图。

第二种，北桥加风扇。我们正常的逻辑思维就是在原有的北桥散热片上固定风扇办法加强散热了，那么问题来了，因风扇转动的时候会有震动，纵观各厂家北桥散热片固定主板有2种模式，一种是挂勾式，一种是插销式，使散热片与北桥芯片接触散热。如果长期让风扇在散热片上转动带来的震动，会导致芯片与散热片接触不完全导致散热不良，会烧北桥的。所以我在淘、宝上偷师学到一种悬浮式风扇方法，可以解决这个问题了。

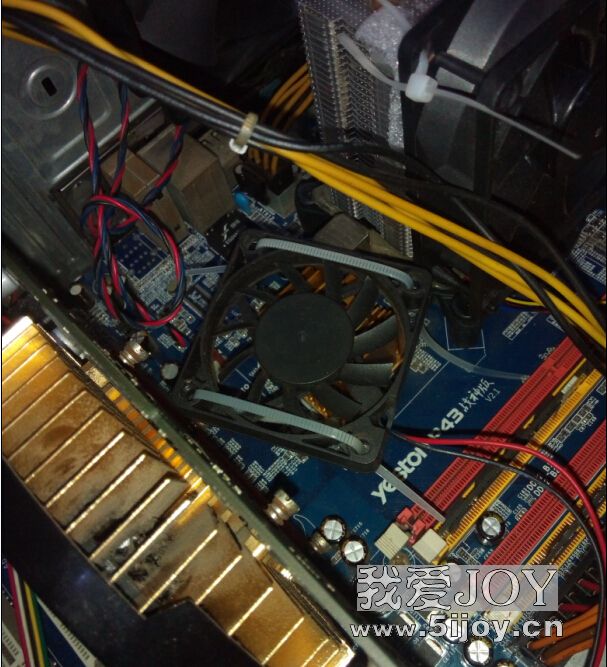

   北桥悬浮风扇改造如图，就是用扎带大法。如果制作？一看图你就懂了。

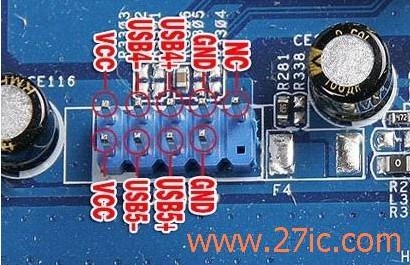

我这个小风扇是5V电压的，主板上的风扇接口都是3针12V的，我要动手改造了，我用到的是主板上闲置的前置USB插针来取电。百度上有定义图。

如上图，VCC是5V的+，GND是5V的-，风扇的红色线接+，黑色线接-即可。

因风扇的电源线太短我自己又接上了一段，所以图上的-极不是黑色。新手最好是用杜邦线来插这个主板的针，这样避免短接对主板造成伤害哦，如果没有杜邦线自己想办法哦，我就是自己想的办法，然后用电工胶来做了绝缘措施。

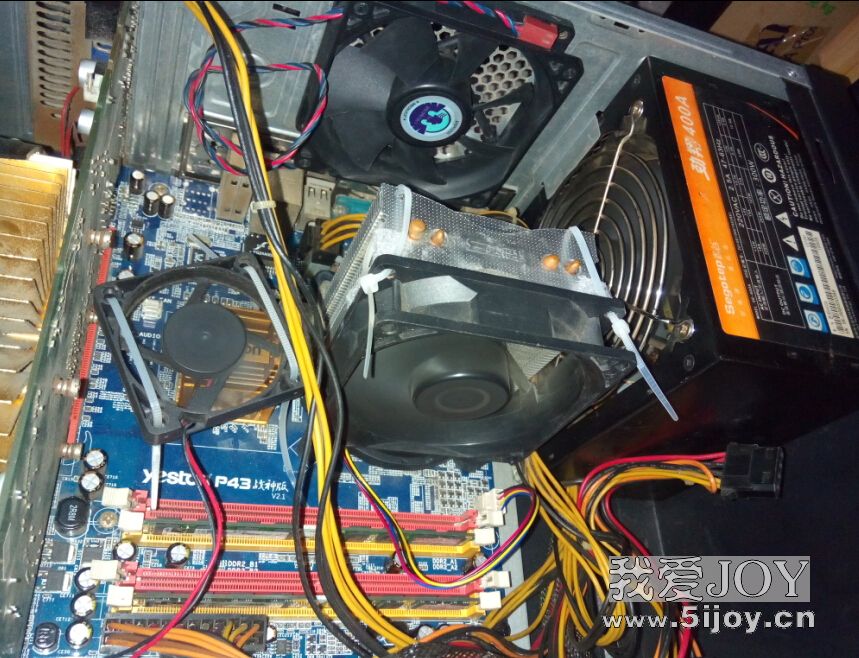

TAOBAO上偷学来的北桥悬浮式散热风扇改造，还是很有效果的。
