【DIY】改装14寸笔记本液晶屏变移动电视/显示器屏幕

   笔记本寿终正寝于2010年，动手把它肢解了，有用的都改装另作他用，继续发挥余热。此篇是写改装这个笔记本液晶屏的，过段时间在来个改装笔记本硬盘盒，欢迎吐槽。



    我的笔记本是2006年专门从工作地点坐车去广州百脑汇买的清华同方K100，想想都好冲动啊，放在现在我宁愿等本地市场有在买，5200RMB啊。当时最便宜的双核笔记本了，1.6G 的AMD，512M DDR2 533内存（后来买了2跟内存512M和1G各1），60G 5400转IDE硬盘，14寸宽屏，刻录康宝光驱，无wifi（后来自己配了minipci 54M博通4318网卡）内部预留了天线。目前都拆散了，光驱坏了，硬盘拿了做移动硬盘，内存网卡闲置，主体掏空和屏幕就做出今天要说的改装显示屏。



下面开始正题。



第一部分：拆机



一、拆C面

   先拆键盘上部的盖板。

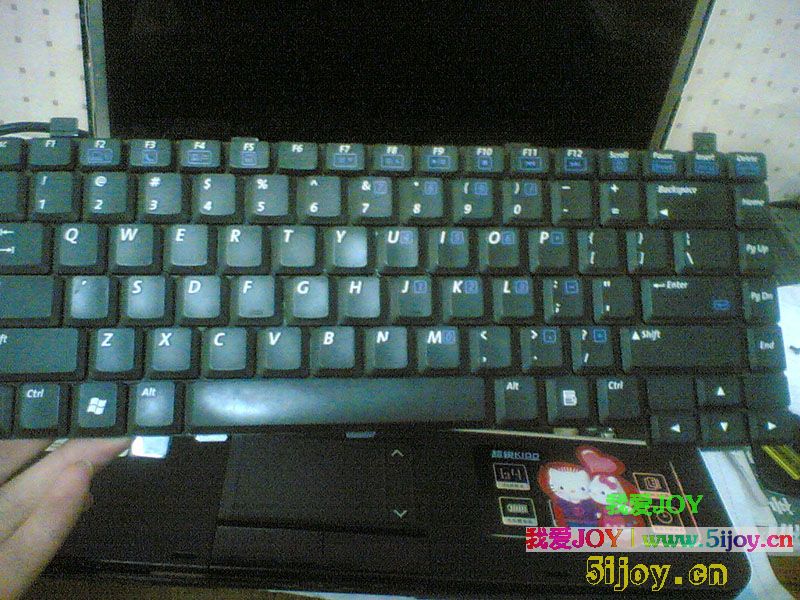

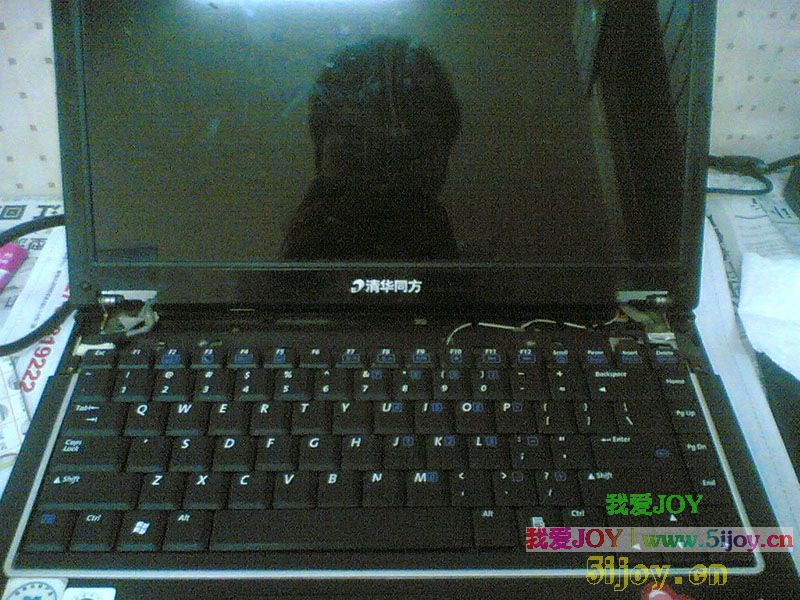

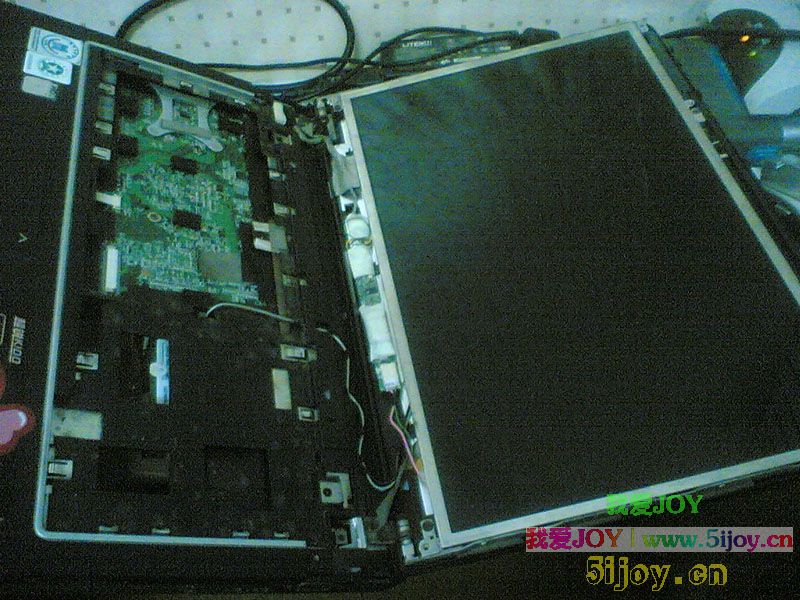

拆掉键盘





K100键盘

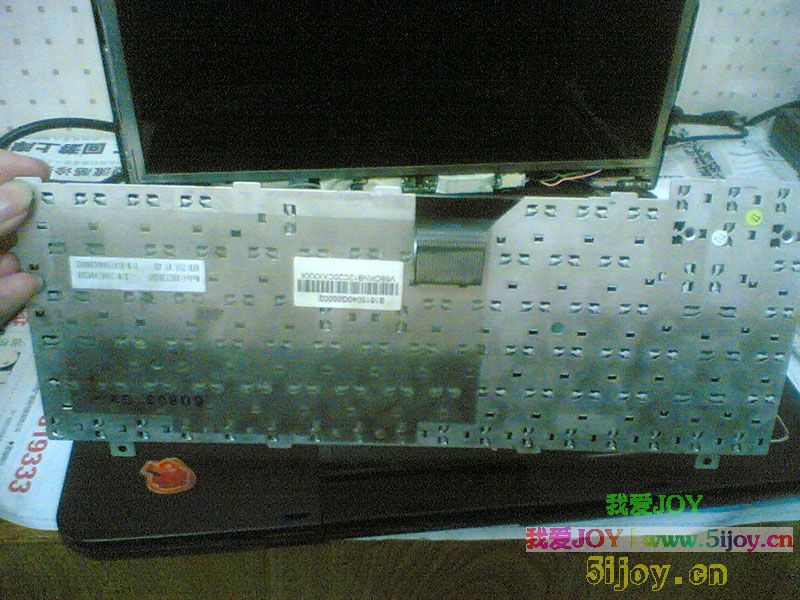

反面





二、拆屏幕

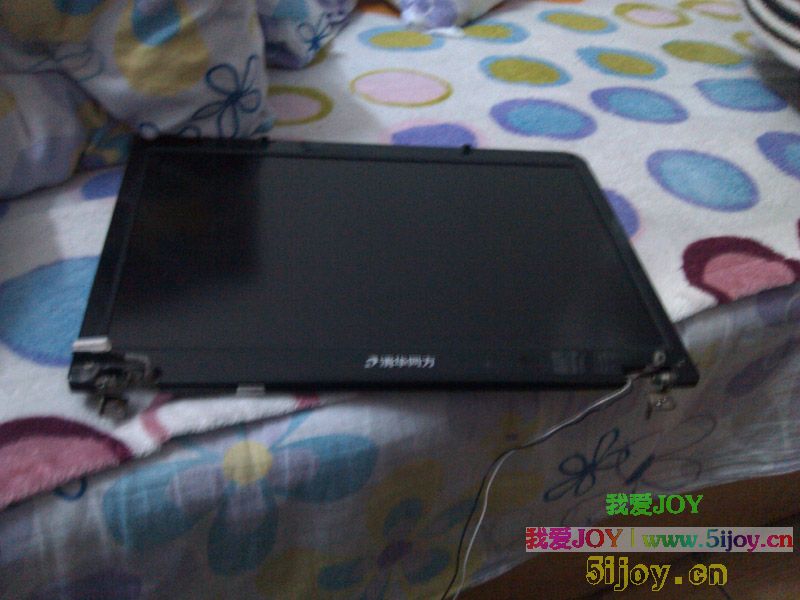

拆下来屏幕





三、拆主机

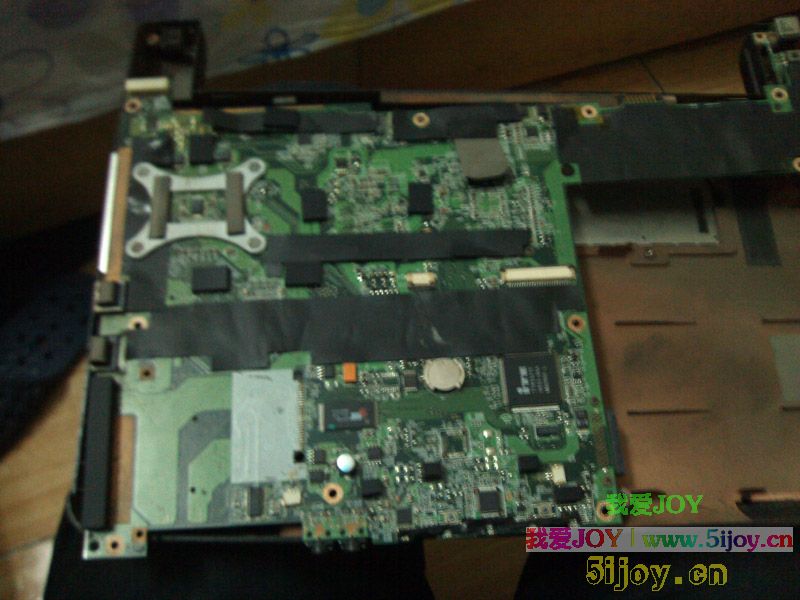

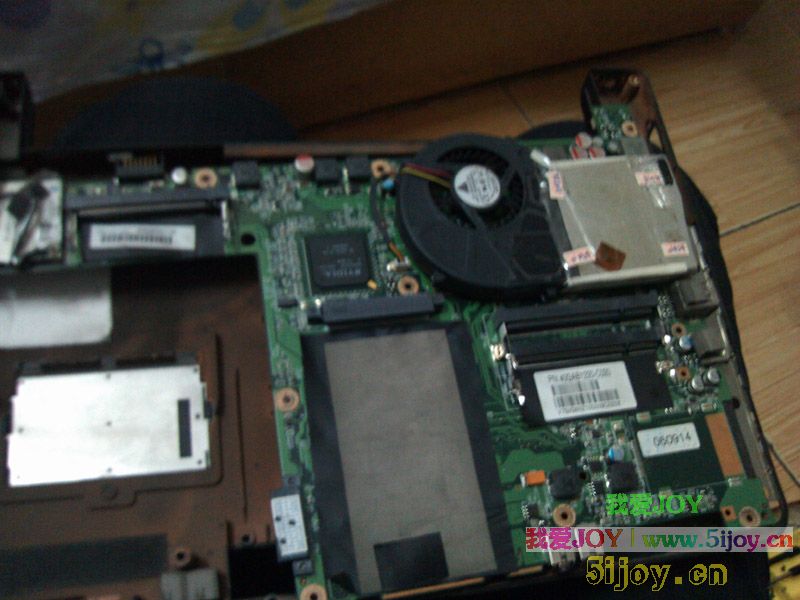

主板正面





反面图





把主板拿出来，掏空主机内部，腾出空间给改装做准备。



我是利用笔记本主机的空间来放驱动板等配件的，因为手上没有显示器外壳可以装，DIY一个木头或亚克力的也没工具，所以就借用主机空间放这些东西，合上盖子不明白的人以为是笔记本，其实是个可以移动电视了，提起就可以走了。



以上拆机完毕了。





第二部分：改造屏幕

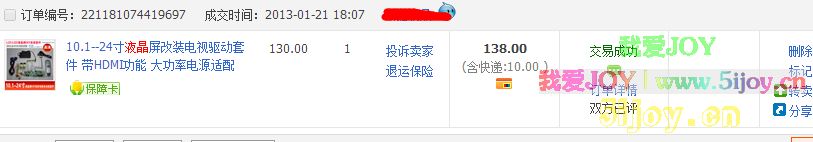

一、采购笔记本屏幕对应的驱动板及配件



完整一套有驱动板，屏线，按键板，高压条，喇叭，遥控器，电源等。

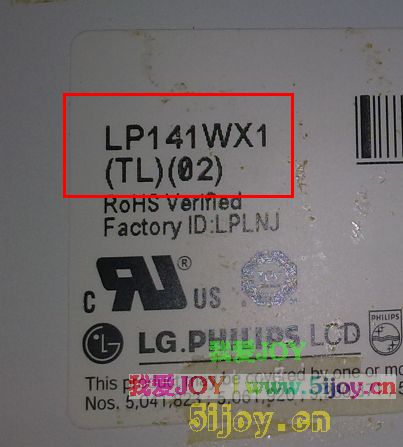

买的时候卖家要你提供笔记本屏的型号，他们会写好对应的驱动到驱动板里，你的屏幕才能正常工作。在屏幕的背面就有标牌显示的，例如我的LP141WX1





二、组装屏幕



    注意屏线很细，具体插法要遵照卖家的要求，弄不好把屏线弄坏了就废了哦。





原装屏线





买到的屏线，装好以后把屏上好，装回到主机上。



三、装入驱动板等配件

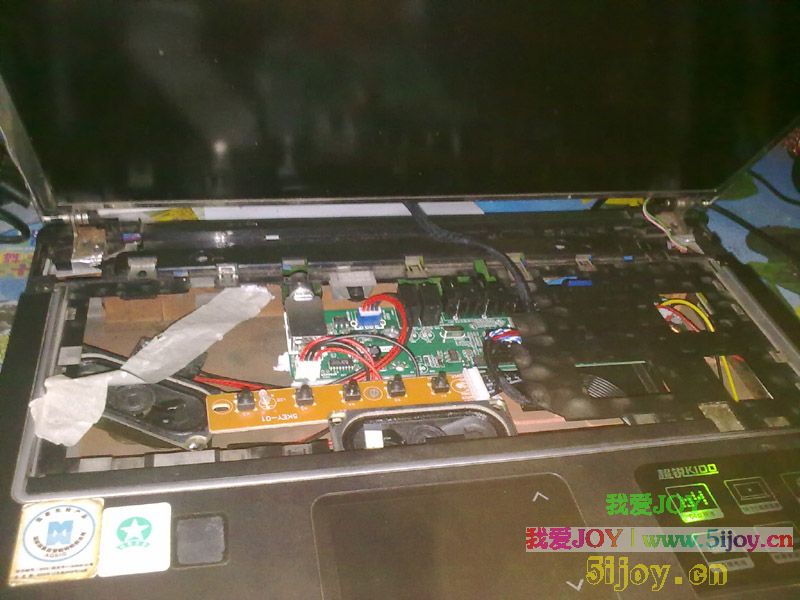

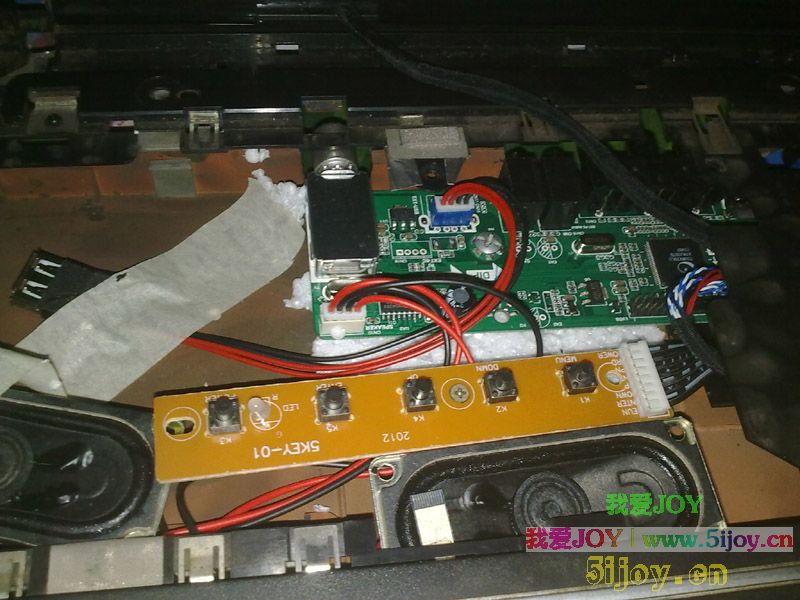

将驱动板，喇叭，按键板，高压条装入主机腔，这里要用工具开槽，挖孔，把笔记本壳子弄成驱动板能固定的样子，合理布置，线距尽量够长，避免屏幕合上和打开时把线绷紧，容易断。





驱动板的接口，有VGA ，HDMI，音频，AV视频，还有个有线信号输入。

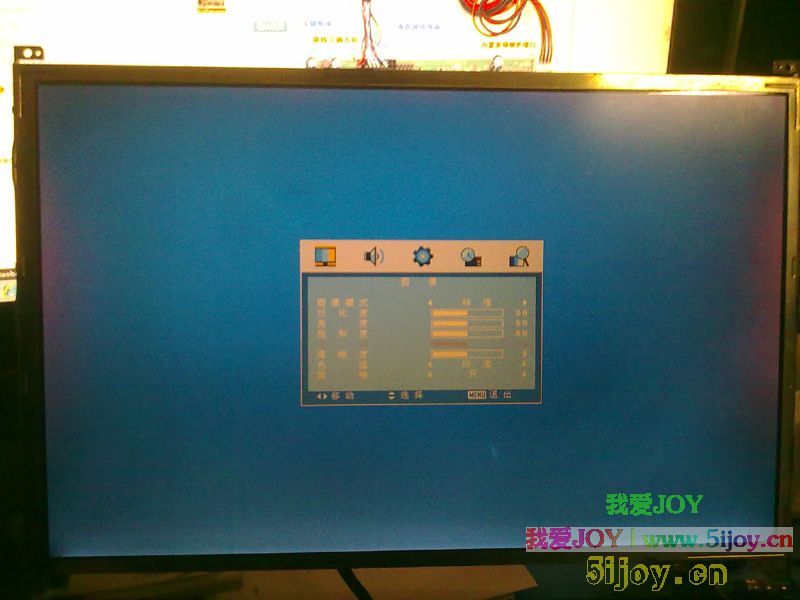

开机成功点亮屏幕！



此笔记本屏幕已经四周泛黄了，不过不影响当电视看的。

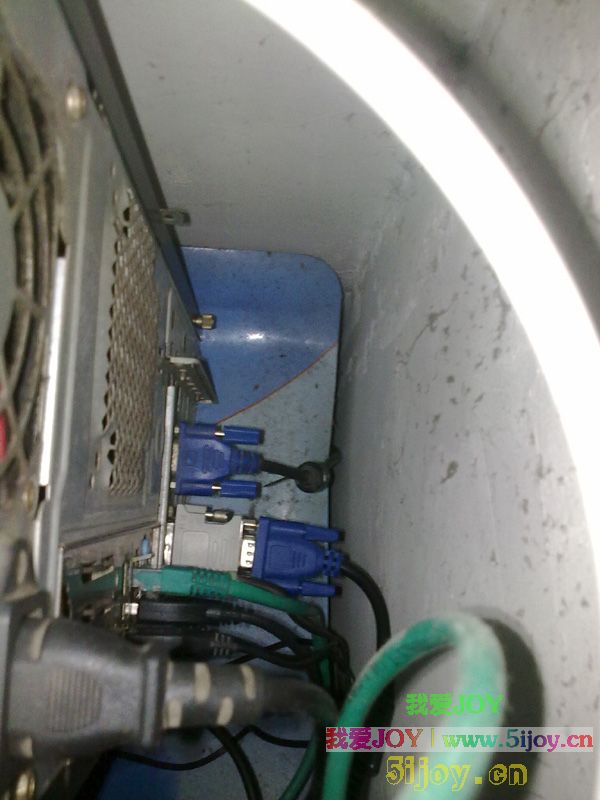

我的电脑原来是VGA的，显卡上还有个DVI，所以买了DVI转VGA的转接头才能用上改装液晶屏

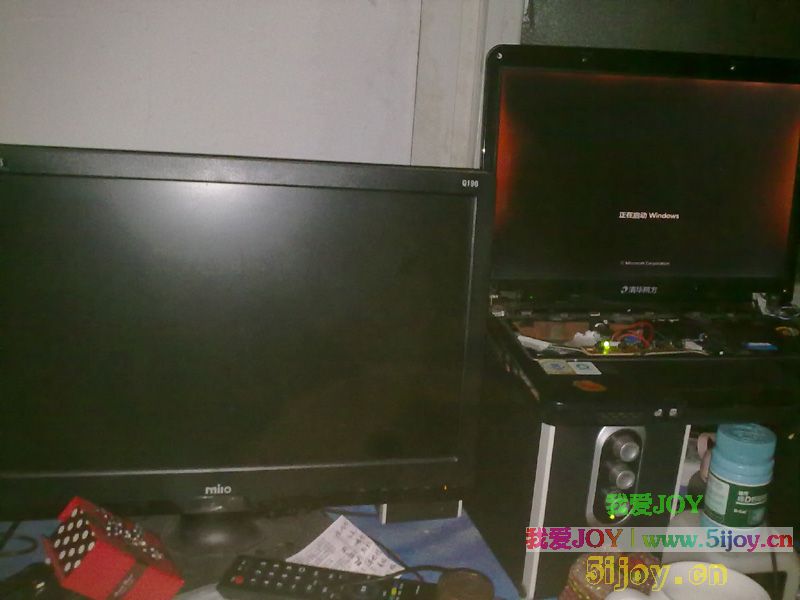

电脑开机，原来的显示器可以看到没有开，而改装的已经可以工作了。

到此改装结束！











=================================================================================

下面发一下进价应用吧。

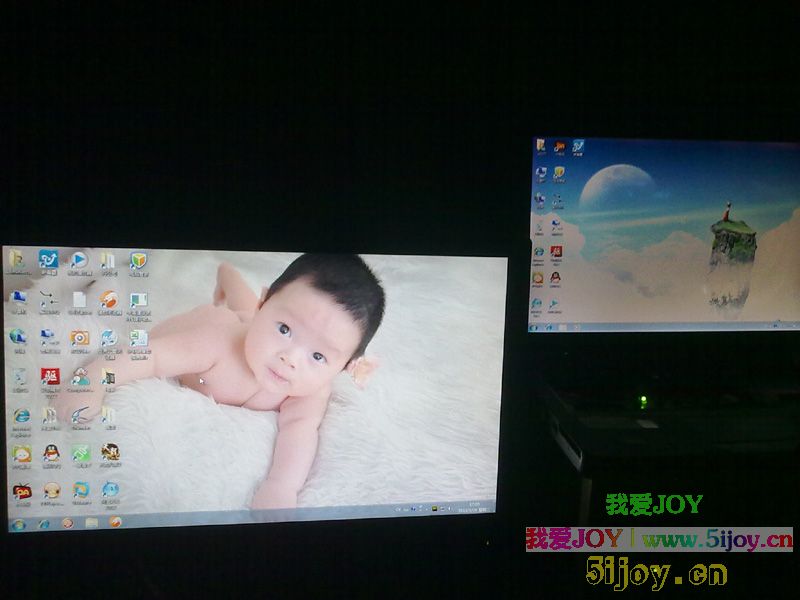

双屏独立输入，各自有各自的桌面，运行各自的程序，互不干扰，接上另一套鼠标键盘，俨然一台新电脑哦。





自独立的桌面

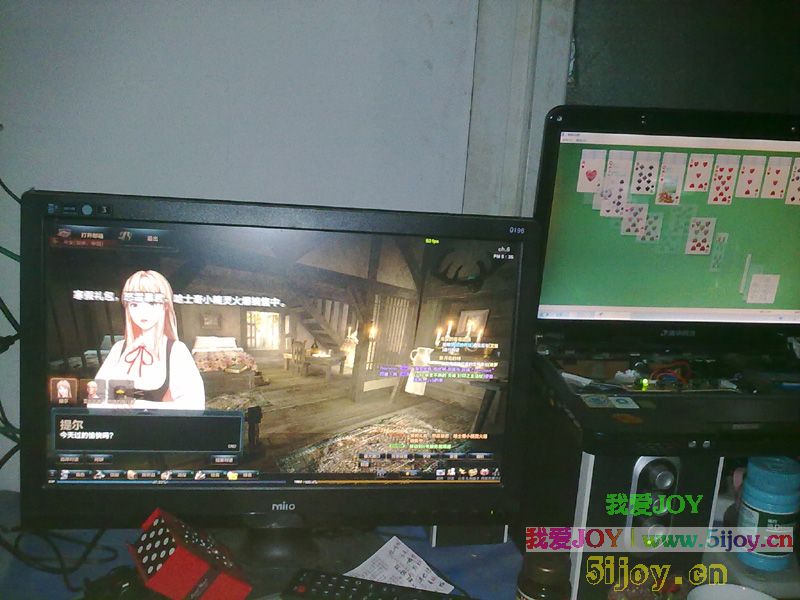

各自玩各自的游戏

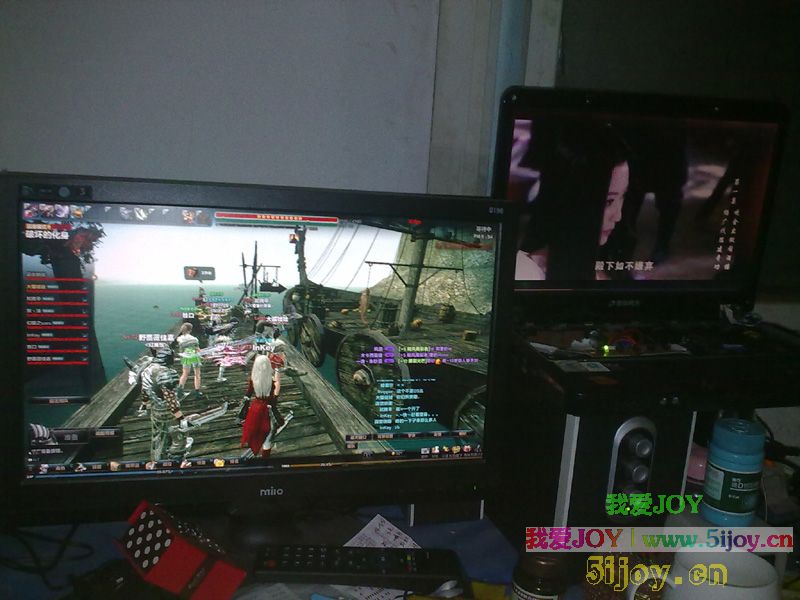

一个玩网游，一个看视频，互不影响，

利用的软件就是ASTER V7 找度娘要教程吧



你也有残废的笔记本吗？赶紧利用起来吧~~~~~~~~~~
