TTL线在SecureCRT下刷路由救砖TTL如何中断CFE以及TTL如何接线

作者:5ijoy   发布:2014-9-2 12:36 Tuesday   分类:胡乱弹琴   阅读:30868次   评论:0条

 TTL线在SecureCRT下刷路由救砖TTL如何中断CFE以及TTL如何接线

   斐讯303B路由器因刷固件时没有勾选恢复出厂设置清除(NVRAM)而变砖了,淘///宝上购入USB-TTL线PL2303一根。

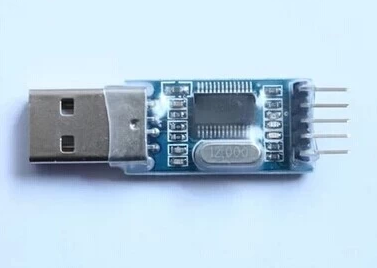

usb转ttl线



装好驱动,然后插上电脑USB口上,在电脑的设备管理中,点开端口可以看到有一个:Prolific USB-to Serial Comm Port (COMx),这里的COMX每台电脑不一样,我的电脑是COM4的,记下这个COM4

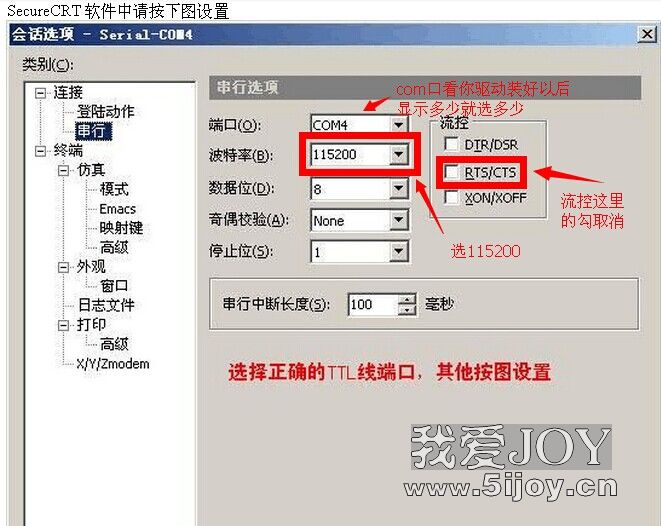

  在SecureCRT上新建一个会话连接,选择Serial连接,端口就选COM4,波特率115200,右边的流控里的勾去掉,都不要选,其他的默认。如图下图:







TTL线的接法:

   刷机只需要3根线:GND 、TXD、 RXD  三个信号线,VCC不用接。(连接前请一定找好机器的针脚定义,尤其是GND一定不能接在有电压的针脚上,接错线会烧转接线芯片。

  使用时请把TTL线上RX与路由板TX相接,TTL线TX与路由板RX相接,GND接GND,如果不行,对调一下RX与TX。)



本人手上还没有烙铁,刚好路由器上留有TTL焊点,就用了这个法子将TTL线接起来的,很简单实用

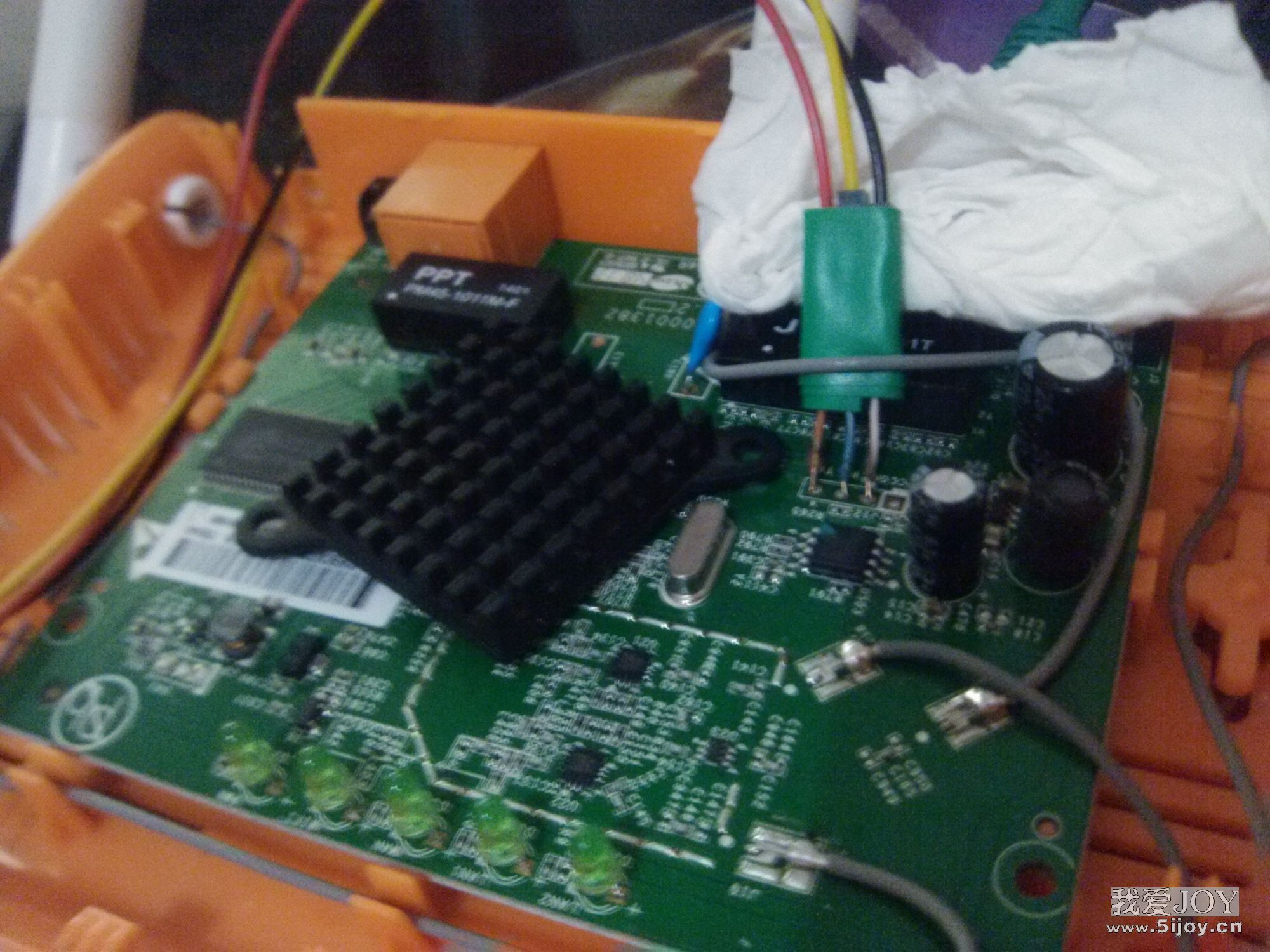

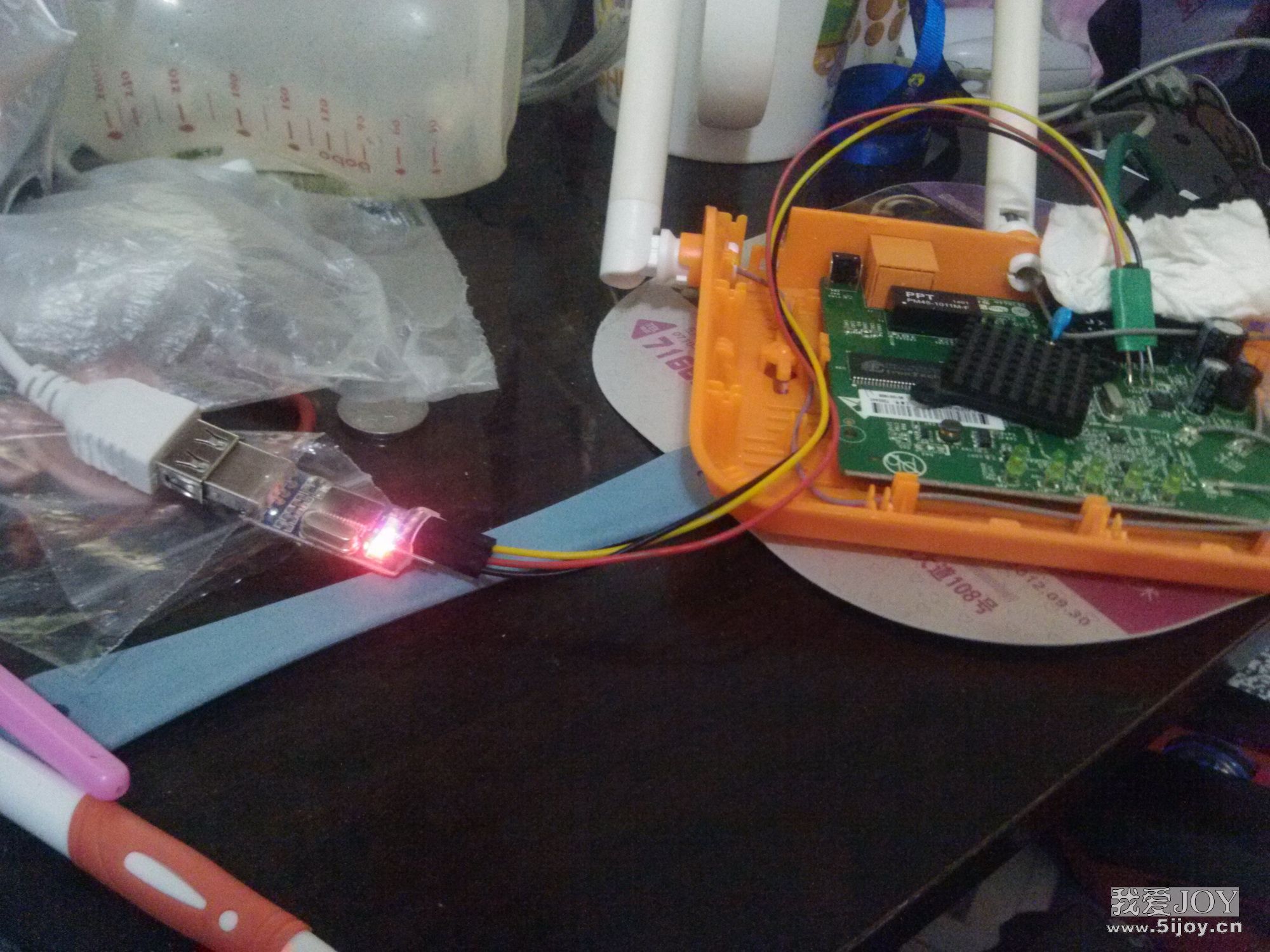

具体的看图片撒,用网线的芯线截取3根长度一致的插到杜邦线的母头里,然后按照路由板子上接线顺序用胶布缠绕固定,然后放到主板上,利用杠杠原理将3个接头与板子上的焊点接触良好(一定接触良好哦,之前没接触好,总是中断不了),然后就可以去通电操作了。



TTL如何中断路由启动进入CFE

   网友说了,要先按住Ctrl+C,然后给路由器通电,很容易就进了CFE命令模式了,如果不能成功中断,多试几次,还不行就检查一下接线有没错误,焊接是否有接触不良,波特率是不是不对等,应该能成功的。

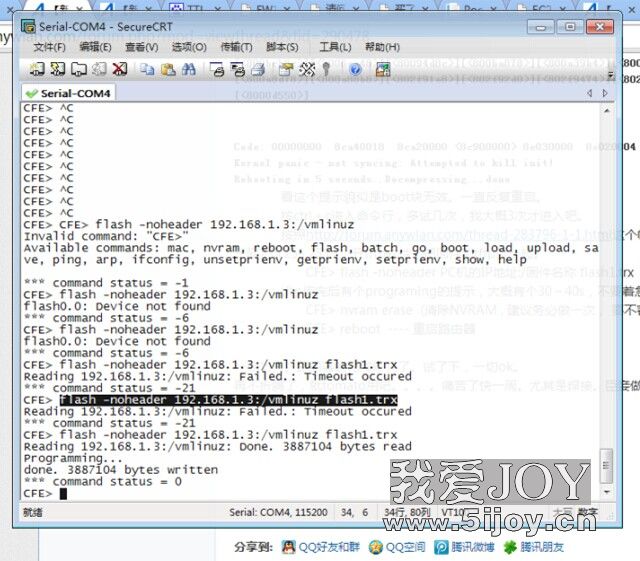

看看我的截图记录如下:
