USB针脚接口定义图大全供参考

看到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。

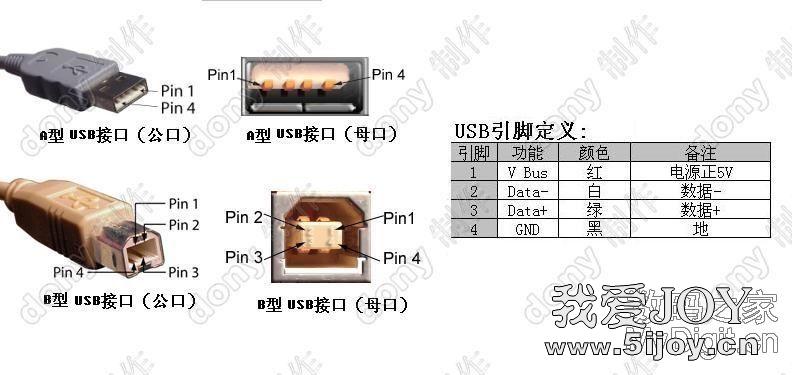

下面介绍的是标准USB2.0接口定义
USB是一种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB设备或者电脑的南桥芯片！

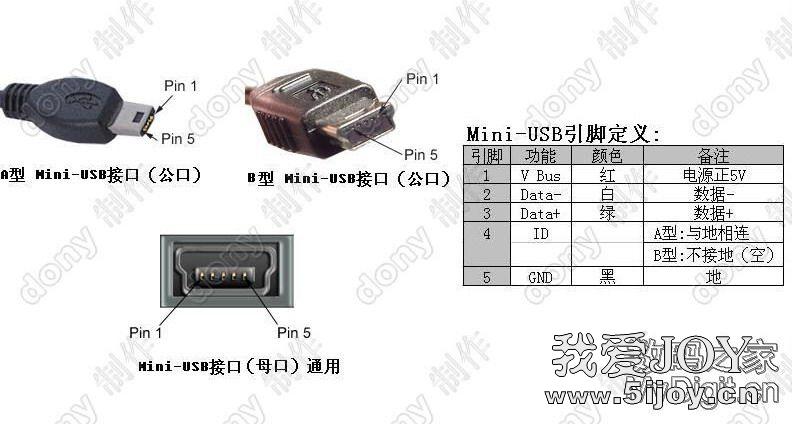

其中ID脚在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)
如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
这些说明为技术人员总结的，仅供参考。
我们手机上一般用的都是B型Mini-USB口

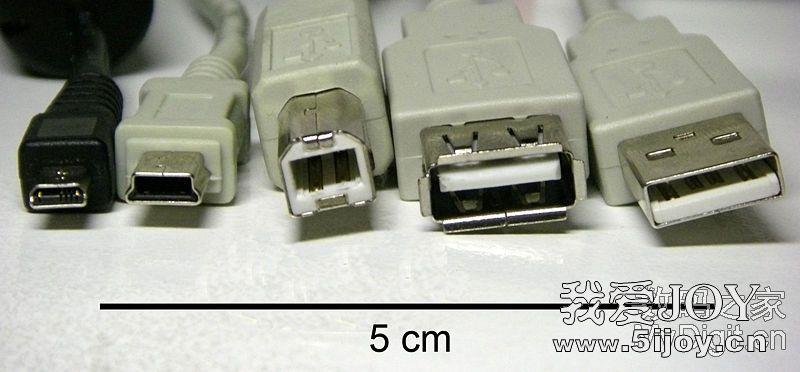

下面贴一张常见的USB接口图片

从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)

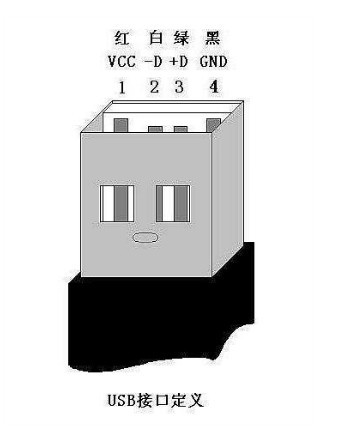

usb2.0定义图如下

usb3.0定义图如下

标准USB 3.0接口的针脚定义，白色部门是USB 2.0连接专用针脚，而红色部分为USB 3.0专用
为了向下兼容2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的，这也算得上一种Combo方案吧。
