今天来博客一看发现5月份快结束了还没更新文章，那就把最近做的给机械键盘清洗，拆轴，焊接元件，加灯的过程写个文字出来吧。

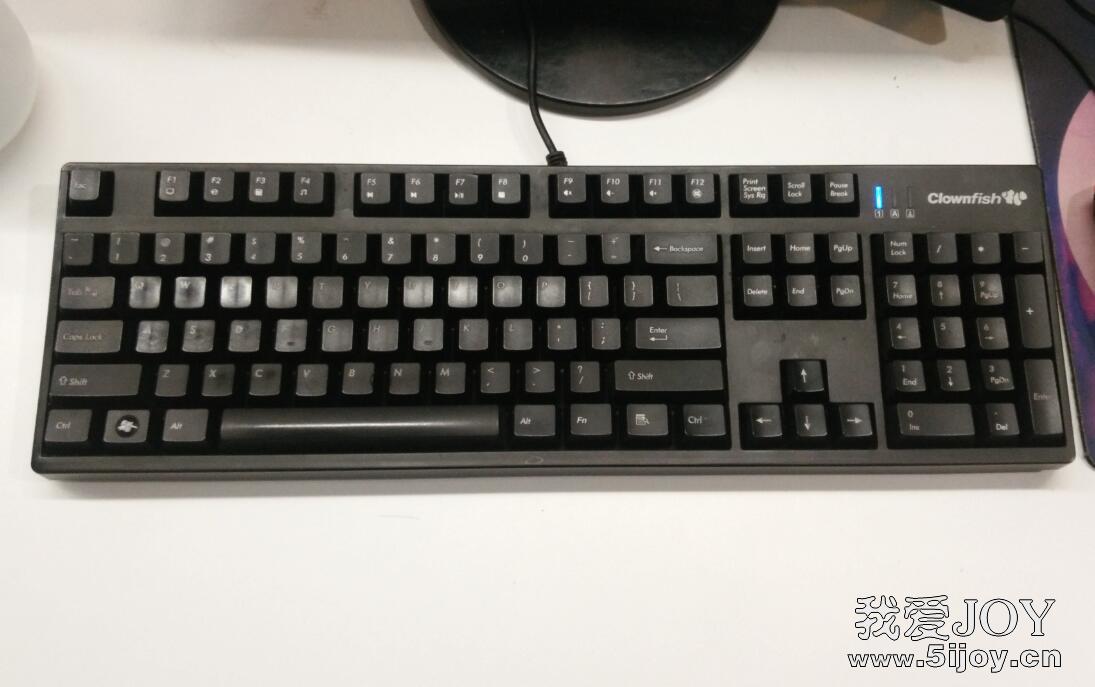

   本人之前用了几个键盘都是薄膜键盘，没用过机械键盘产品，看到近来机械键盘有流行之势，就自己DIY了一款采用樱桃红轴键盘，加灯教程。产品是小丑鱼104键樱桃红轴机械键盘，改装后效果看最后2张图。

现在开始DIY吧。

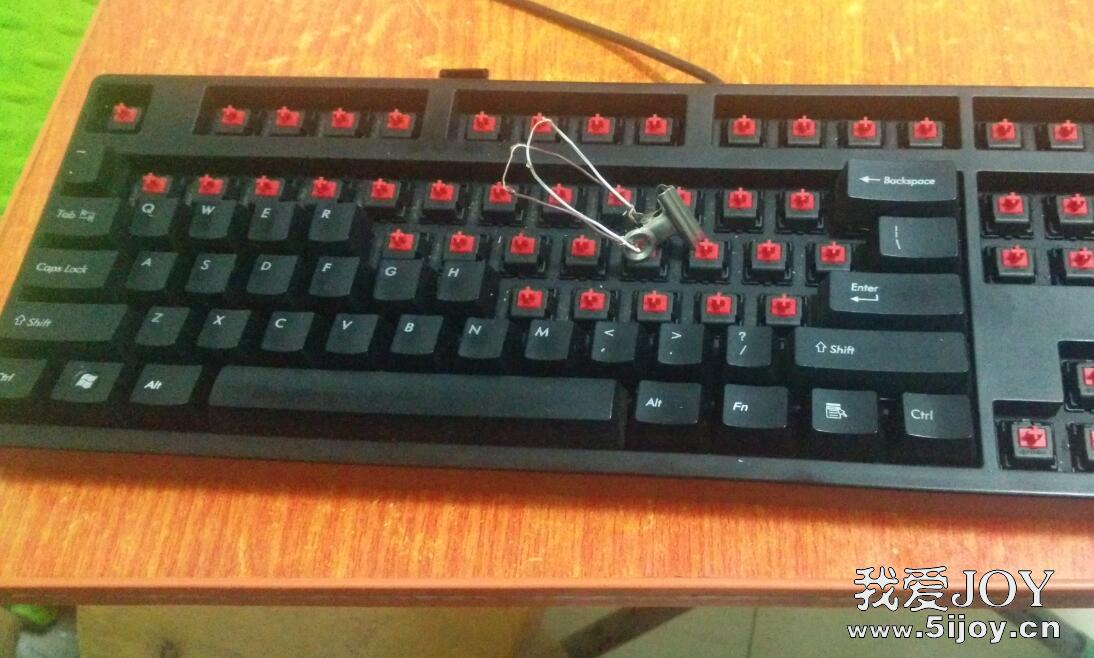

1、自制键盘拔键器上场了，用网线芯线和小夹子临时做的，效果凑合。拔掉键帽下来要去清洗的。

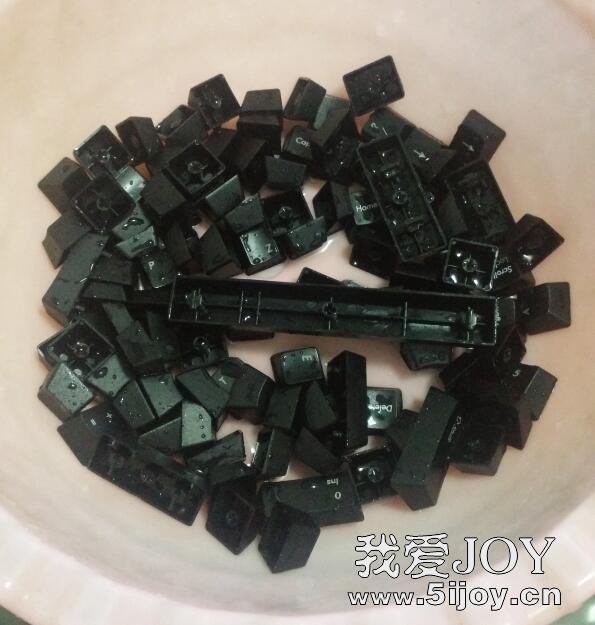

2、把下来的104个键帽进行清洗。牙刷和洗衣粉伺候。

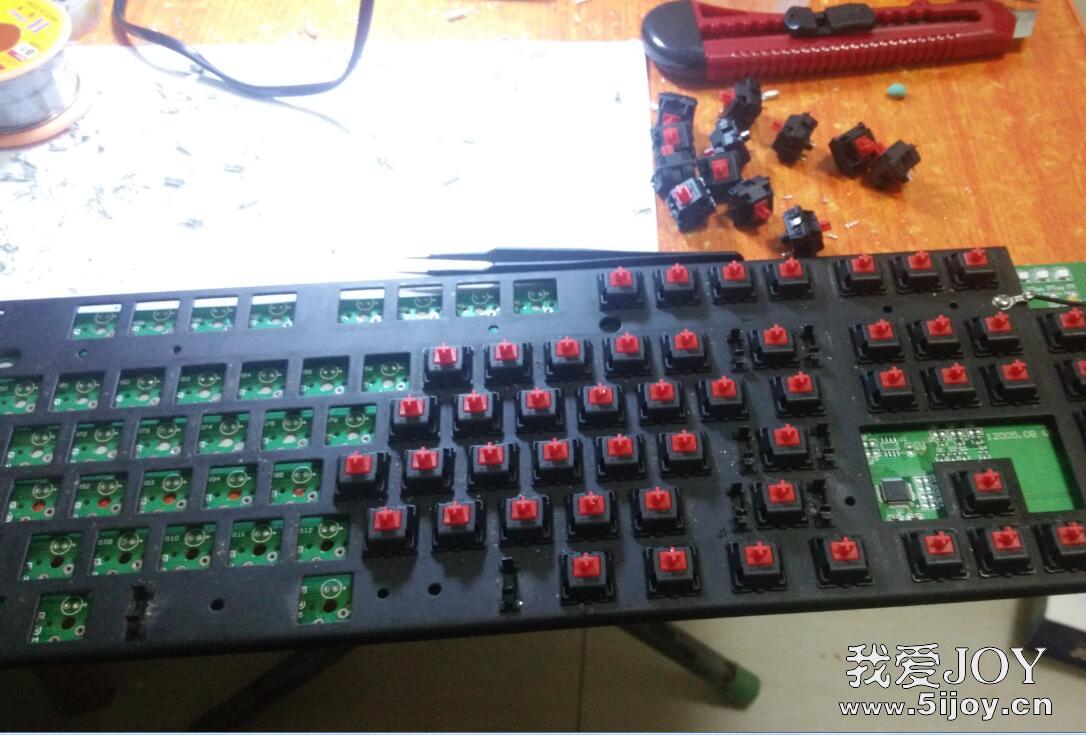

3、键帽拆完就轮到拆轴了。

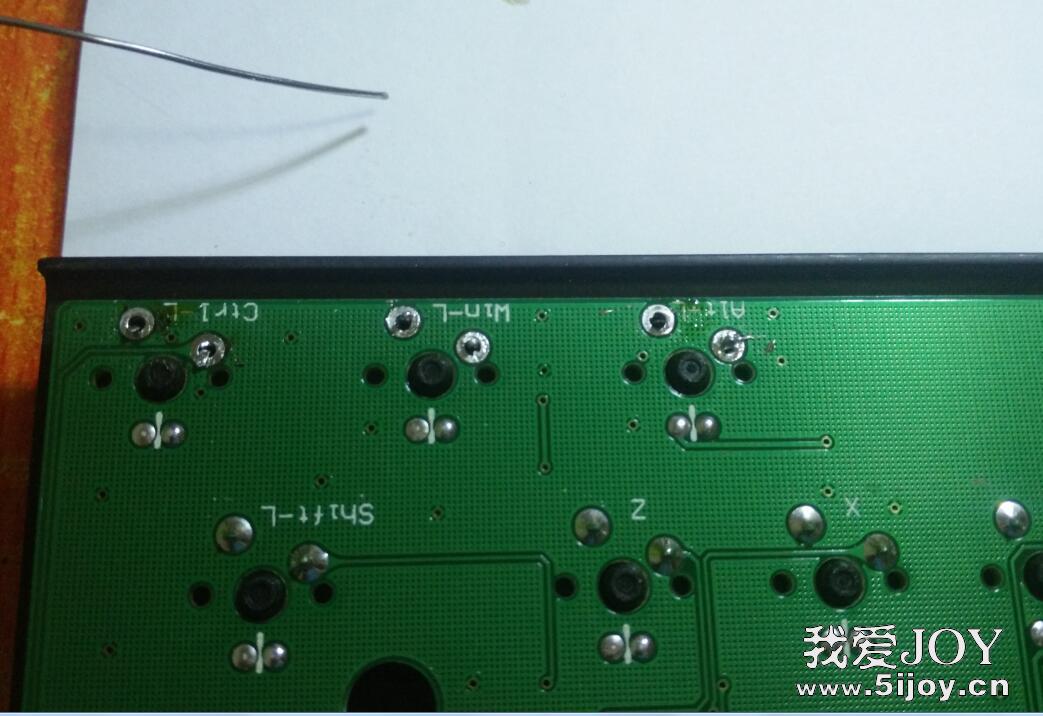

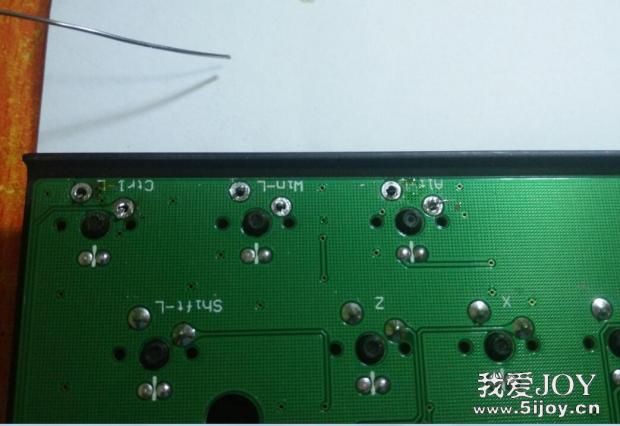

4、烙铁和吸锡器伺候，这个是技术活哦，需要左手拿吸锡器，右手拿烙铁，烙铁加热融化焊点就用吸锡器吸掉焊锡，使管脚与焊盘脱离，这里很容易加热过热焊盘就会损坏，新手要多多练习哦，我也是萌新一枚。

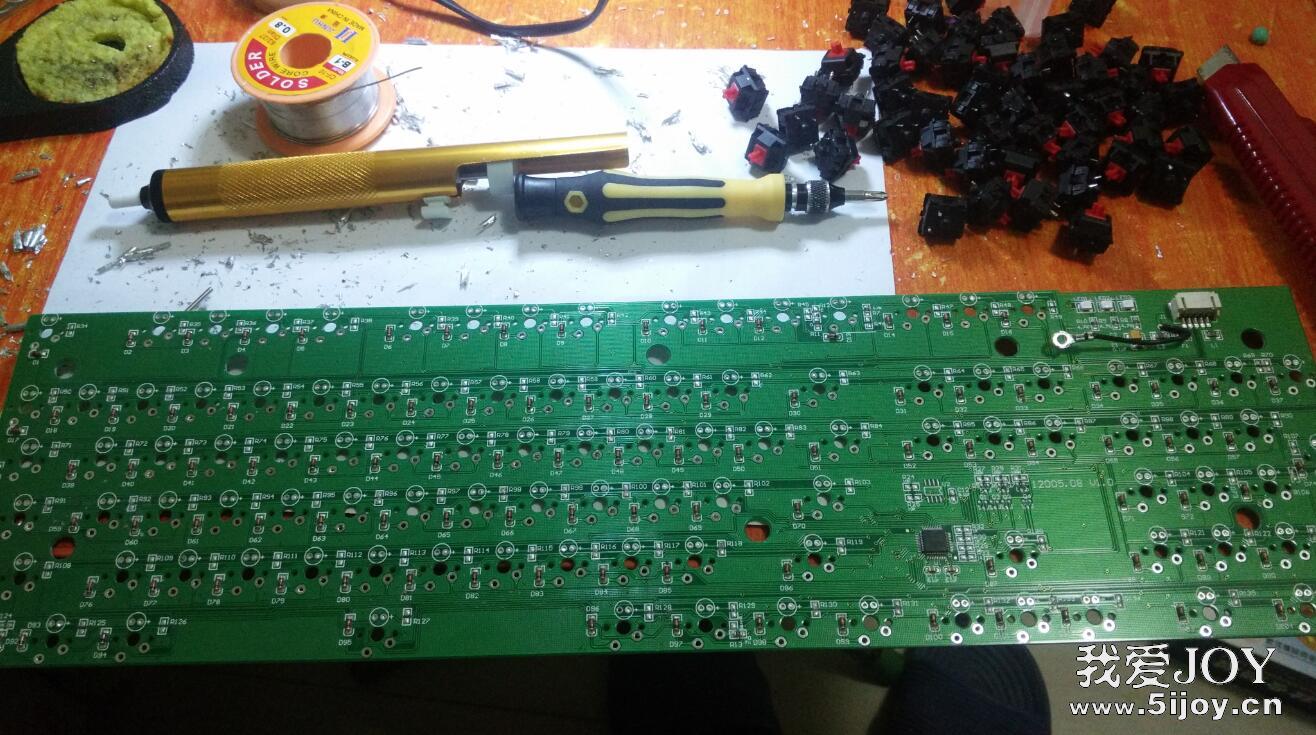

5、拆完所有轴，卸下钢板定位板，完整的PCB电路板。拆完这104颗轴我都花了快2个小时时间，真心累，焊接不累就是拆轴累。

6、因为这个板子出厂还很新，樱桃红轴黑轴没有臭轴，所以不用去清洁轴了。钢板和外壳都要清洗一遍哦，看下图就知道了。接下来进行补焊PCB板上空位的电子元件为点亮灯光做准备。

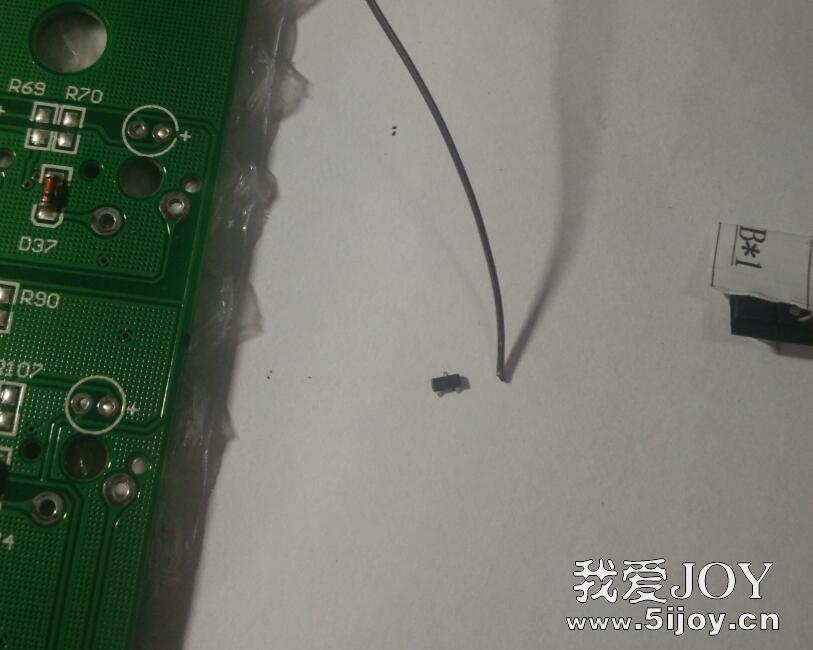

7、需要焊接的元件很小，因为是贴片元件，大小比米粒还小，焊点更小。第一次玩这么高难度焊接，这是自虐啊！

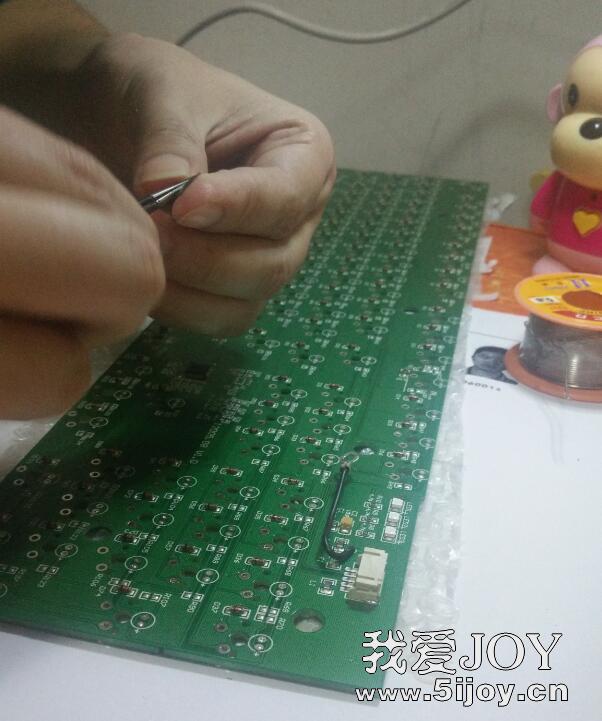

8、因为太小了，必须用到镊子来夹它进行焊接了。

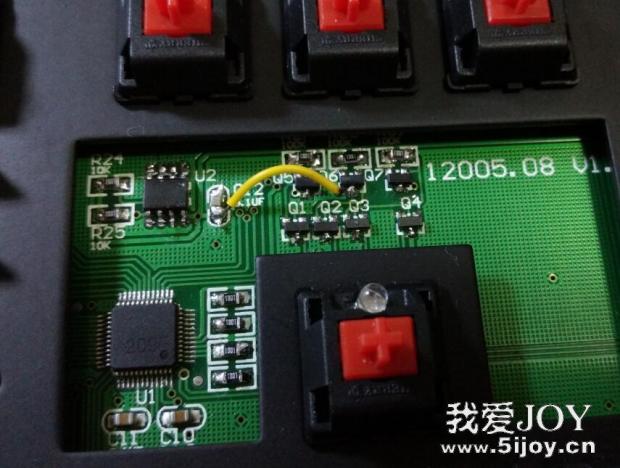

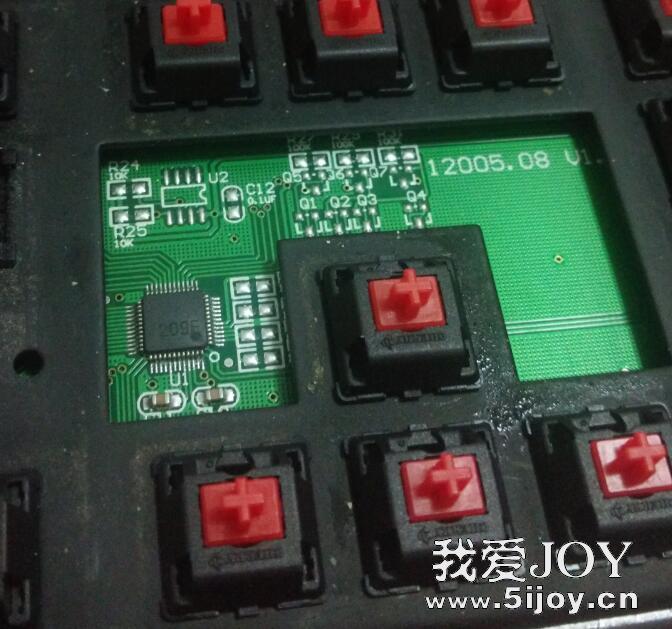

9、完成焊接好的灯光控制元件区，下图是后来补的图片。小丑鱼键盘补灯元件包淘、、/宝有卖。加完元件包，还要给104个灯位加电阻，才能完成最后的点亮准备。104个电阻的焊接我都花了1个小时啊，真的太小，第一次玩这样的焊接。

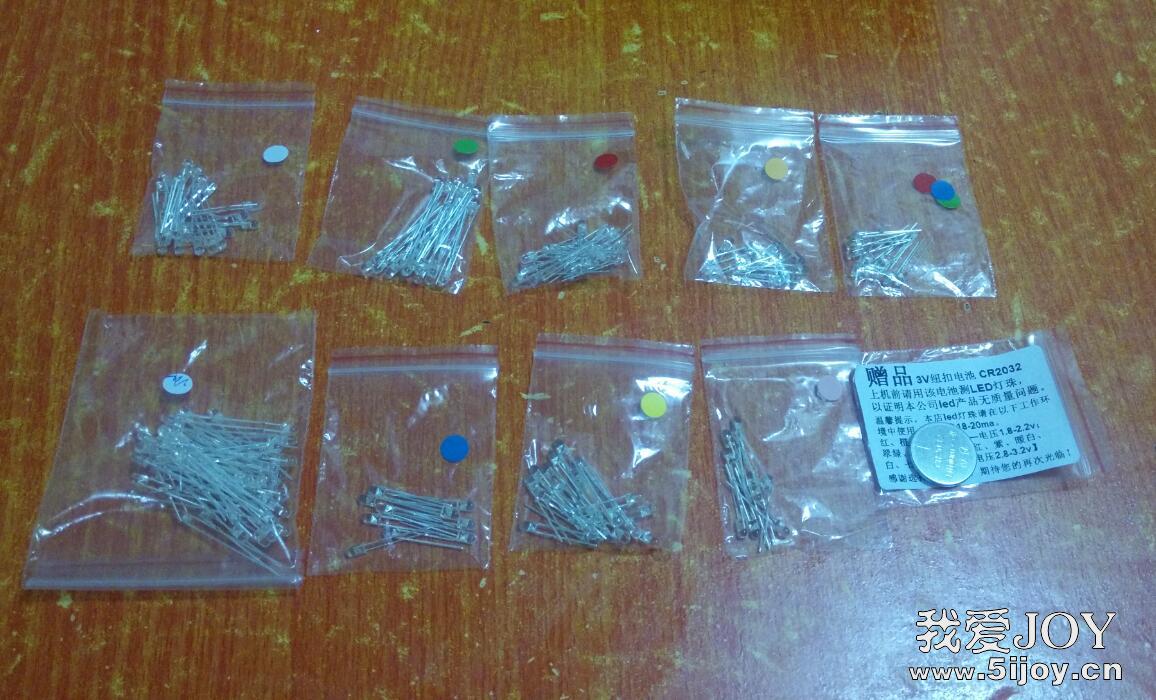

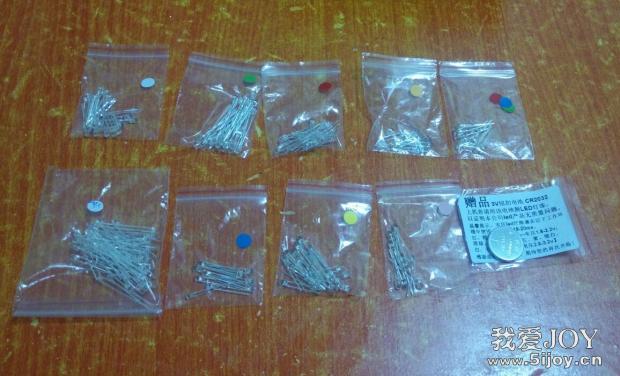

10、焊接好所有元件后，就可以焊轴并开始上灯，其实是发光二极管，需用3mm圆头二极管，有边无边都可以，多种颜色可以选择。

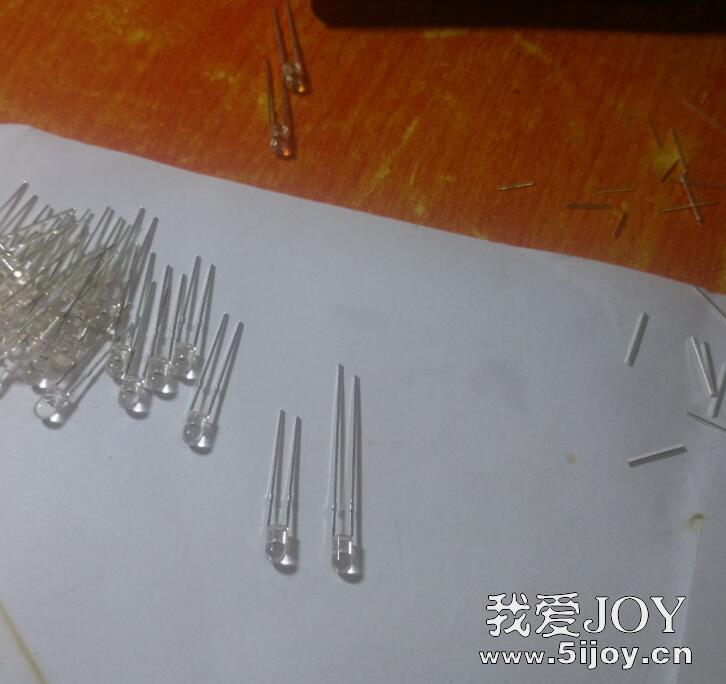

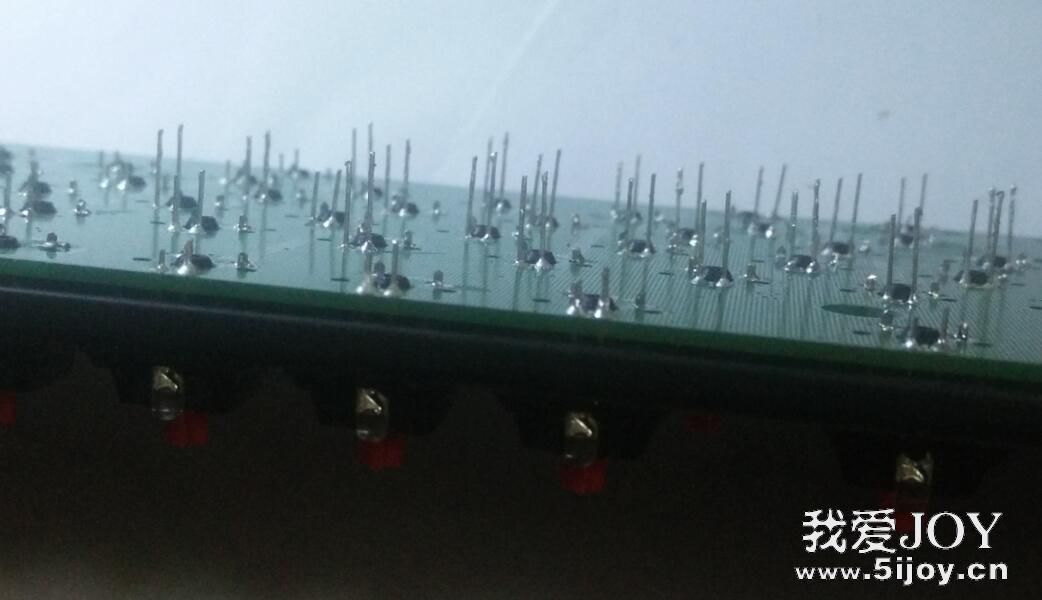

11、为了方便插脚，把原来长的脚都剪短了点。

12、使用刀口电烙铁头一次加热融化2个灯位焊盘，用手拿灯从轴中穿过2个焊盘孔，这样能很快速加灯，而不需要吸锡在上焊接。

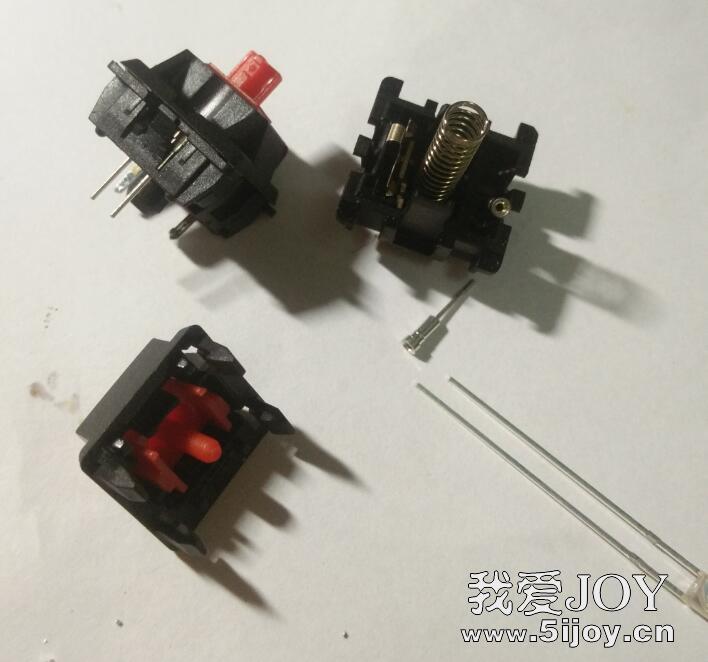

13、还有热拨插的玩法，就是拆开轴，在轴里放好2个热拔插的灯座，在把轴装好。焊接轴时也要一起把热拔插也焊上PCB上，然后可以随意将你喜欢颜色的灯放入这个灯座上，而不需要焊接，方便你搭配任意灯光配色，非常实用。

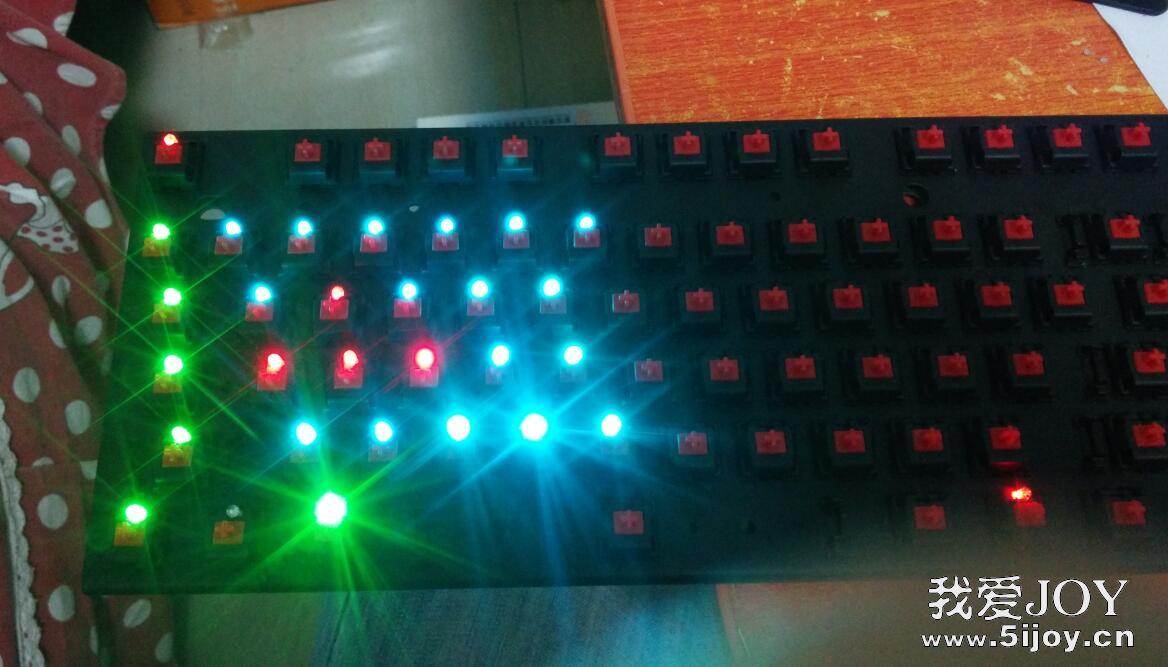

14、上了灯一会就是测试能不能亮了，元件有没虚焊，损坏，都要来验证一下。

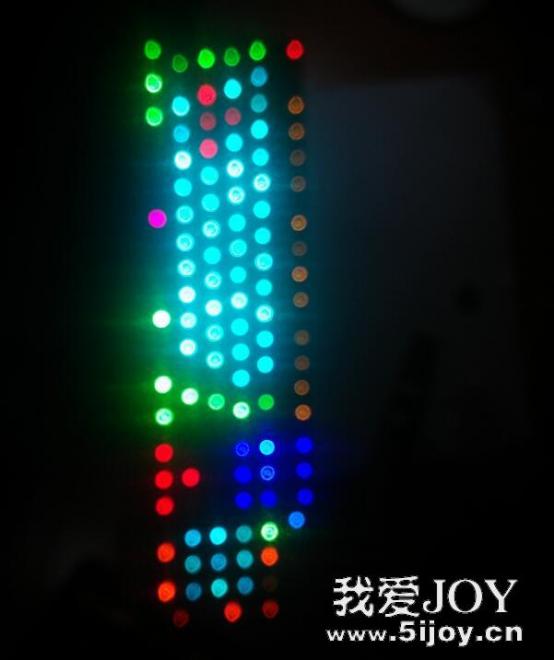

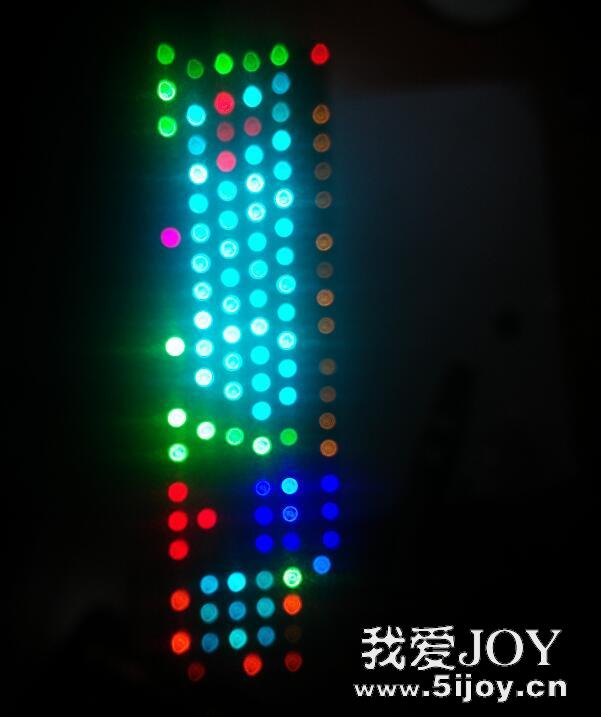

15、最后全部上玩灯，我的键盘配色是分区域颜色的，颜色以冰蓝色为主。

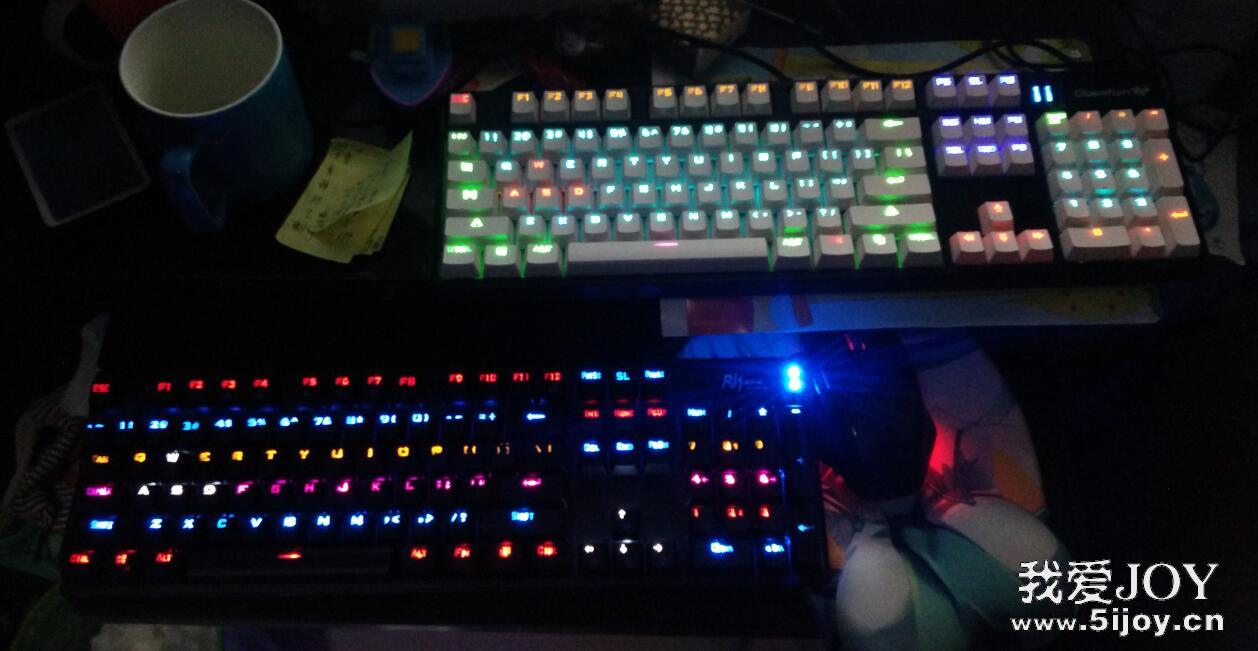

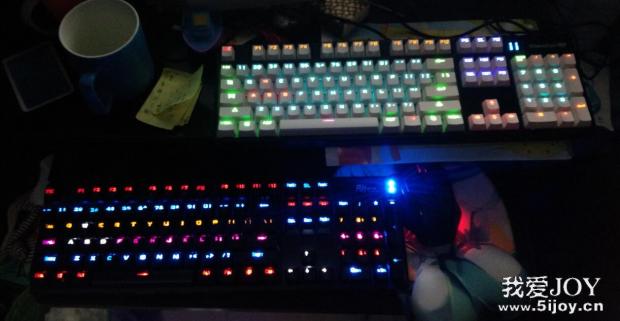

16、跟另一把按行来配色的键盘相比，我改的就清新很多了。

此次改灯前后用了一个星期的晚上时间，中间经历了电烙铁损坏，元件包快递晚到，加上自己是新手玩烙铁，技术十分不熟练，好在没有焊坏，没有掉焊盘，不然飞线更是高难度了，推荐有耐心，有信心的同学可以玩玩改装机械键盘。
