J1900工控主板装PVE虚拟机搭爱快、LEDE双软路由系统小记
疫情居家不出门,突然入迷mini机,折腾了下3.5寸硬盘大小的主板,加外壳、配件组装起来花了不少时间。

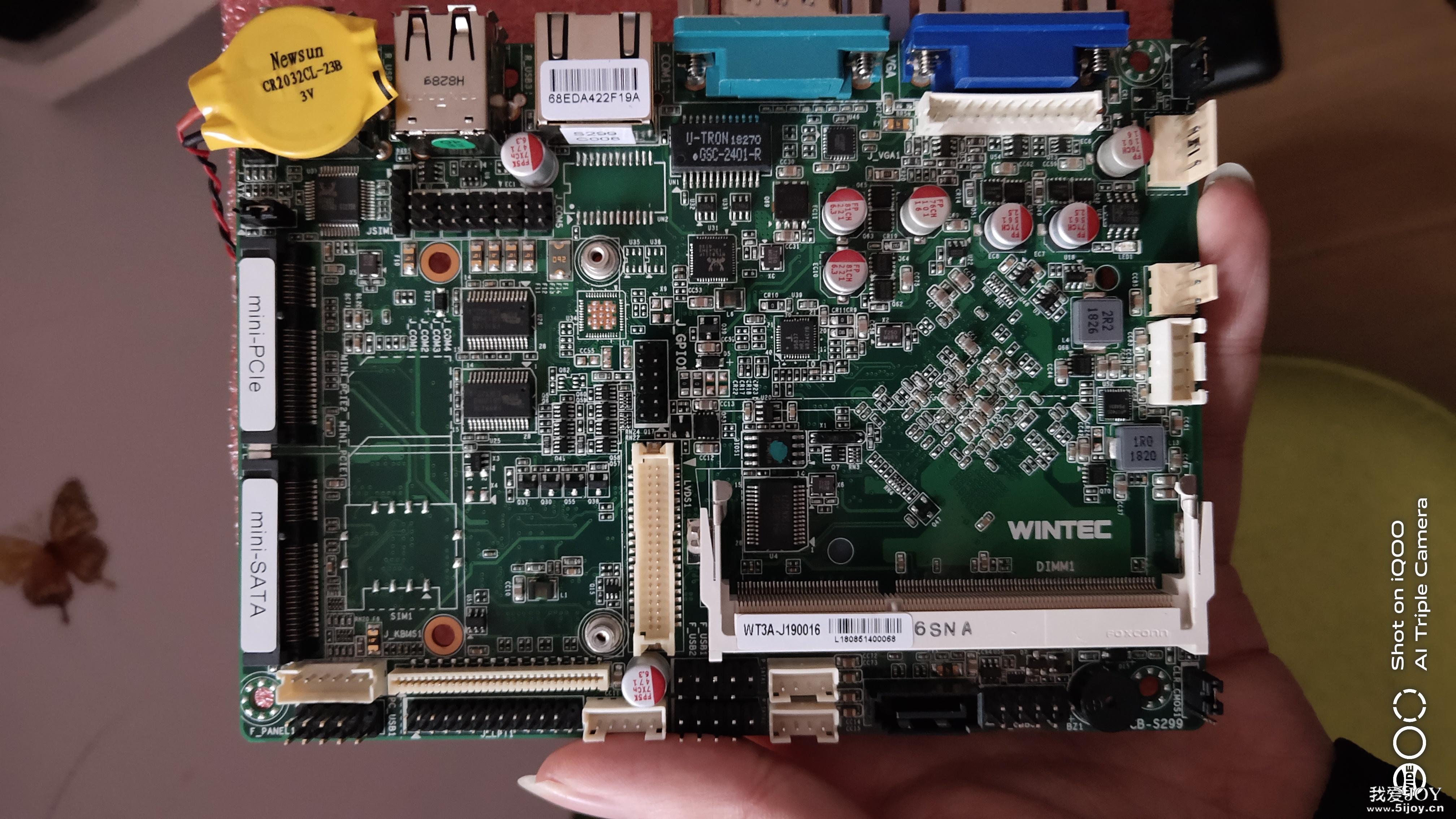

主板图:
一个DDR3 内存槽,1个Msata固态槽,1个miniPCI网卡槽,1个SATA硬盘接口,1个8111F千兆网口,4个USB2.0,1个VGA。

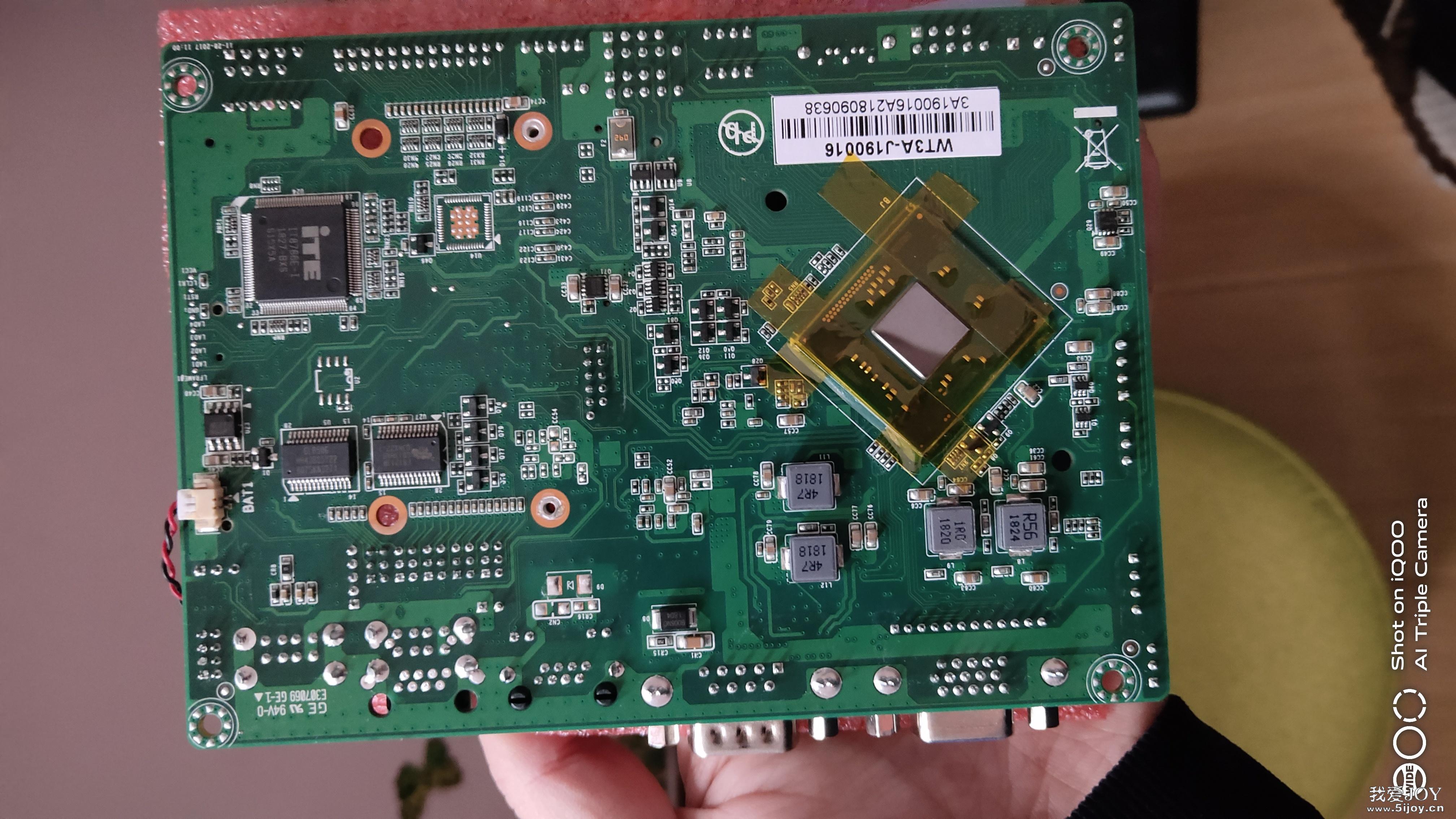

背面就一个光秃秃CPU。
经过上网充电得知,做软路由的话,最少要2个网卡以上,所以主板和配件设计和改造面临以下几个问题要解决:
1、CPU散热问题
2、增加第2块千兆网卡
3、机箱选择
4、内存,硬盘选择
5、固定方式,接线等其他
问题一CPU散热解决方案
在小迷你主机的前提下,整体必须必须尽最大限度的小而薄。因此CPU散热器就不用散热风扇,采用被动零噪音的散热方案。激进的做法是并且采用CPU直接导热给外壳的话,厚度更加薄。那就这么办。

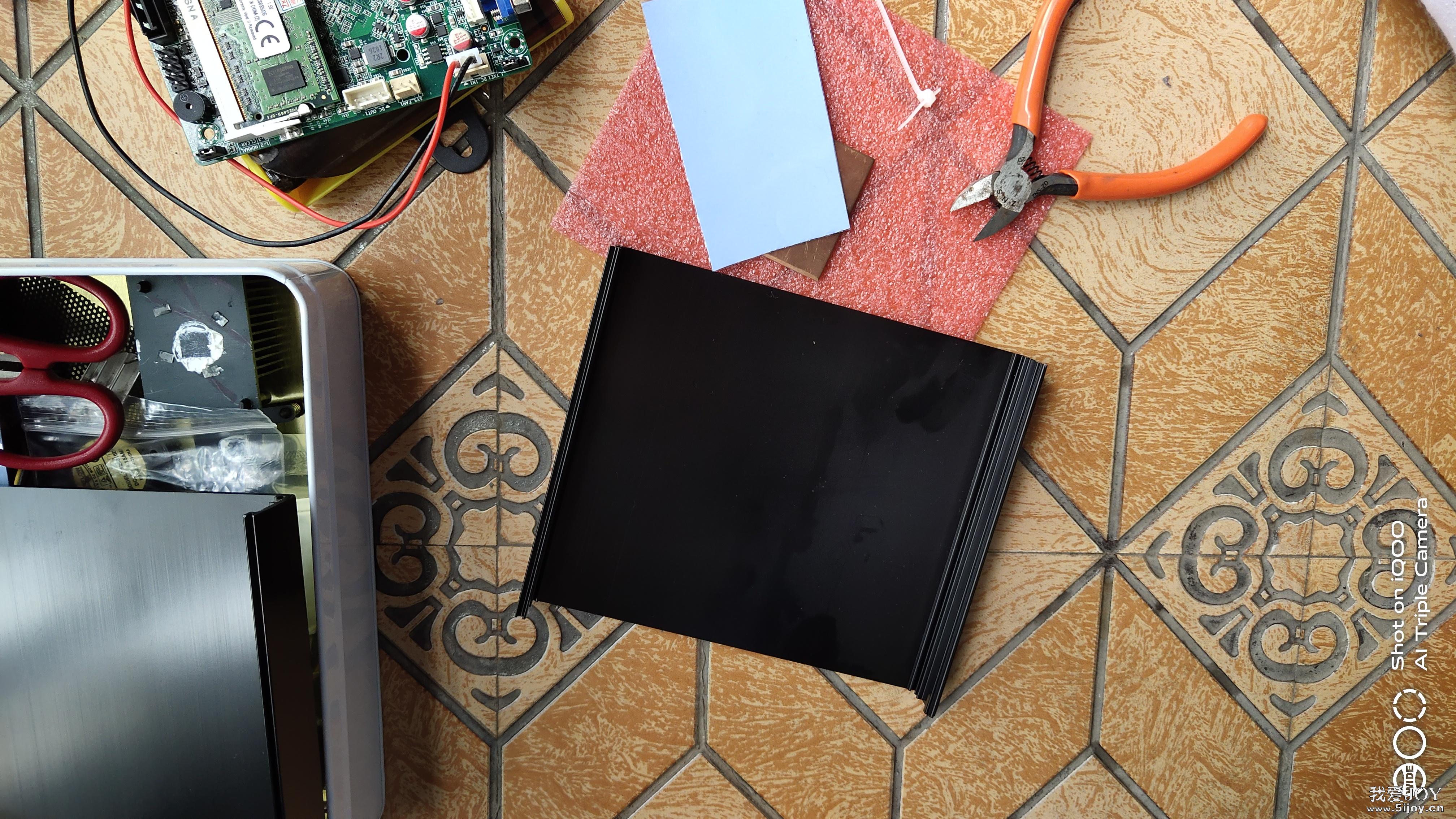

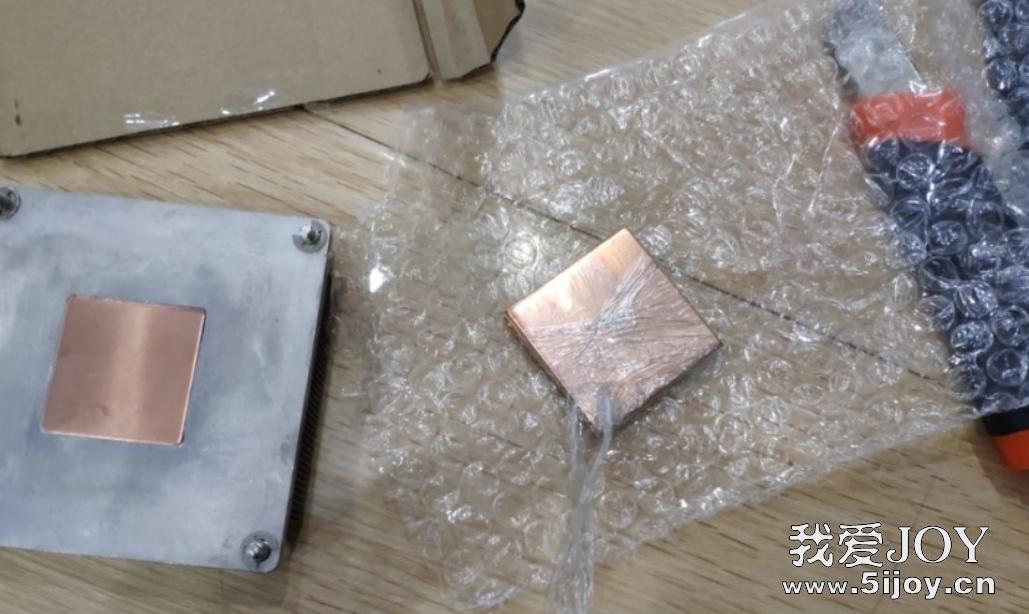

CPU顶盖+导热硅脂片+紫铜片涂CPU硅脂+铝合金机箱外壳,这样的顺序来解决J1900散热。
最终运行温度在40°左右,机箱外壳温温的感觉。
问题二第2块网卡解决方案
采用现在成熟的miniPCI转千兆网卡方案,购买此配件,转接出第二块千兆网卡。
最麻烦的是固定方式,最终只有铝合金外壳上打孔才是最稳的,量好位置,手电钻打孔即可。设计成双层结构,增加空间,容纳更多可能。

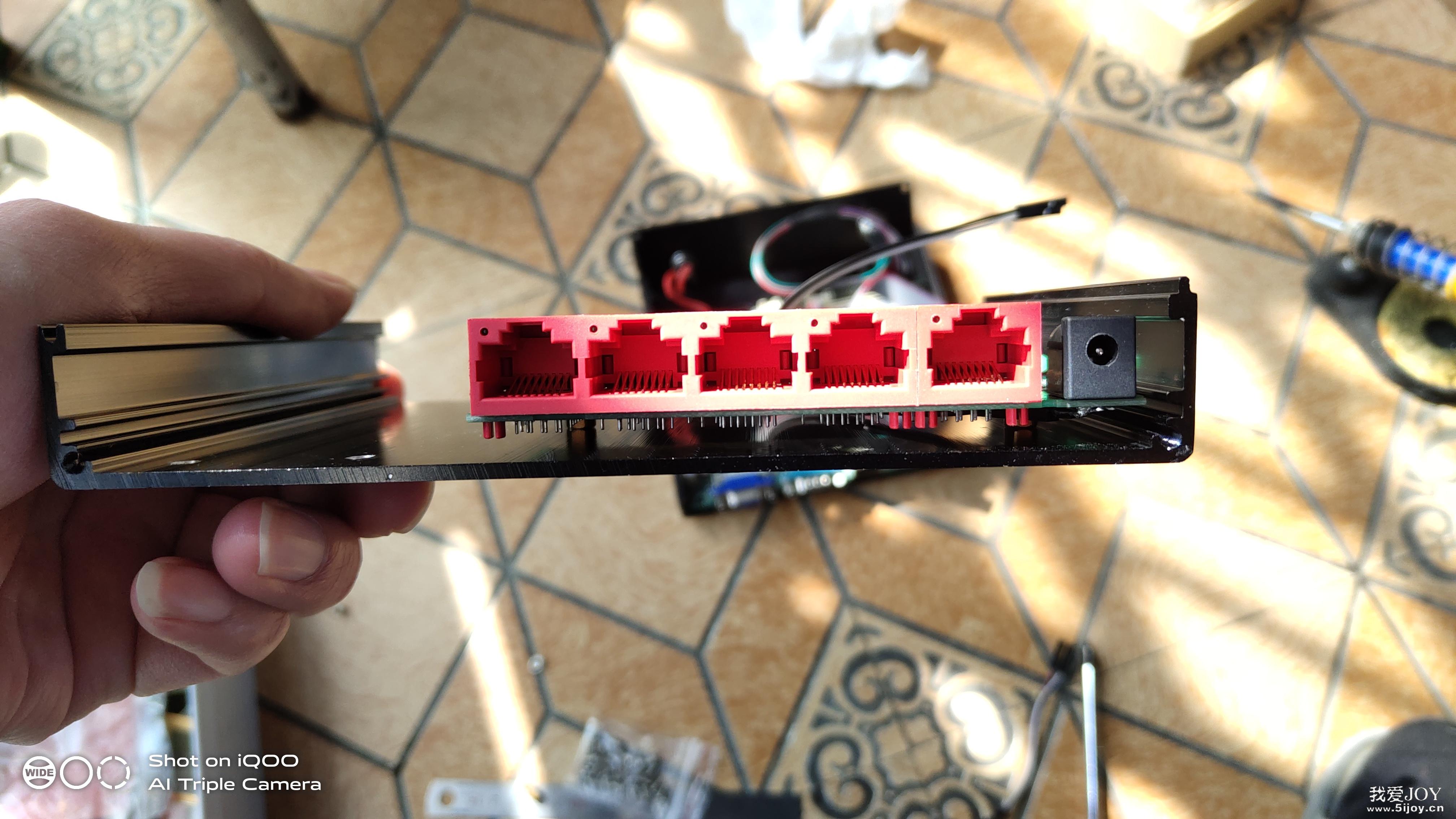

那就把千兆交换机也内置进来吧,也可扩展了更多千兆网口的。这里用了5V供电的交换机配USB供电方案。
问题三机箱解决方案
机箱在上面CPU散热中讲过,最终购买的机箱尺寸是152x130x44mm。主板采用推入方式滑入外壳的底部槽口,打一孔上M3螺丝固定即可。
问题四内存硬盘解决方案
内存用闲置2G DDR3 1300,可识别。硬盘用了Msata闲置的32G足够使用。主板还有SATA接口,可以再安装一块2.5寸笔记本硬盘内置,方案如下:

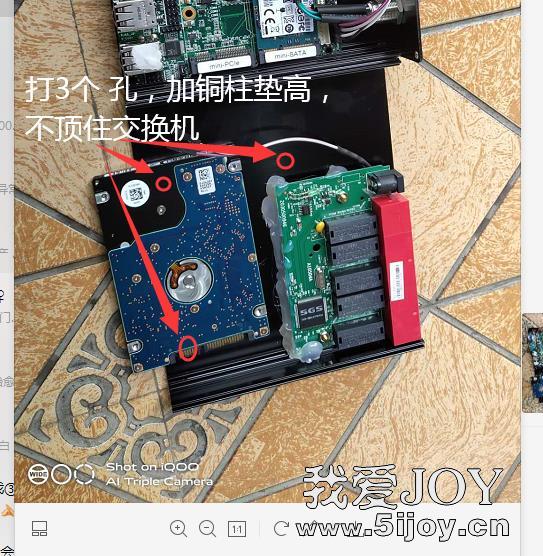

采用这种铜柱垫高方案即可。

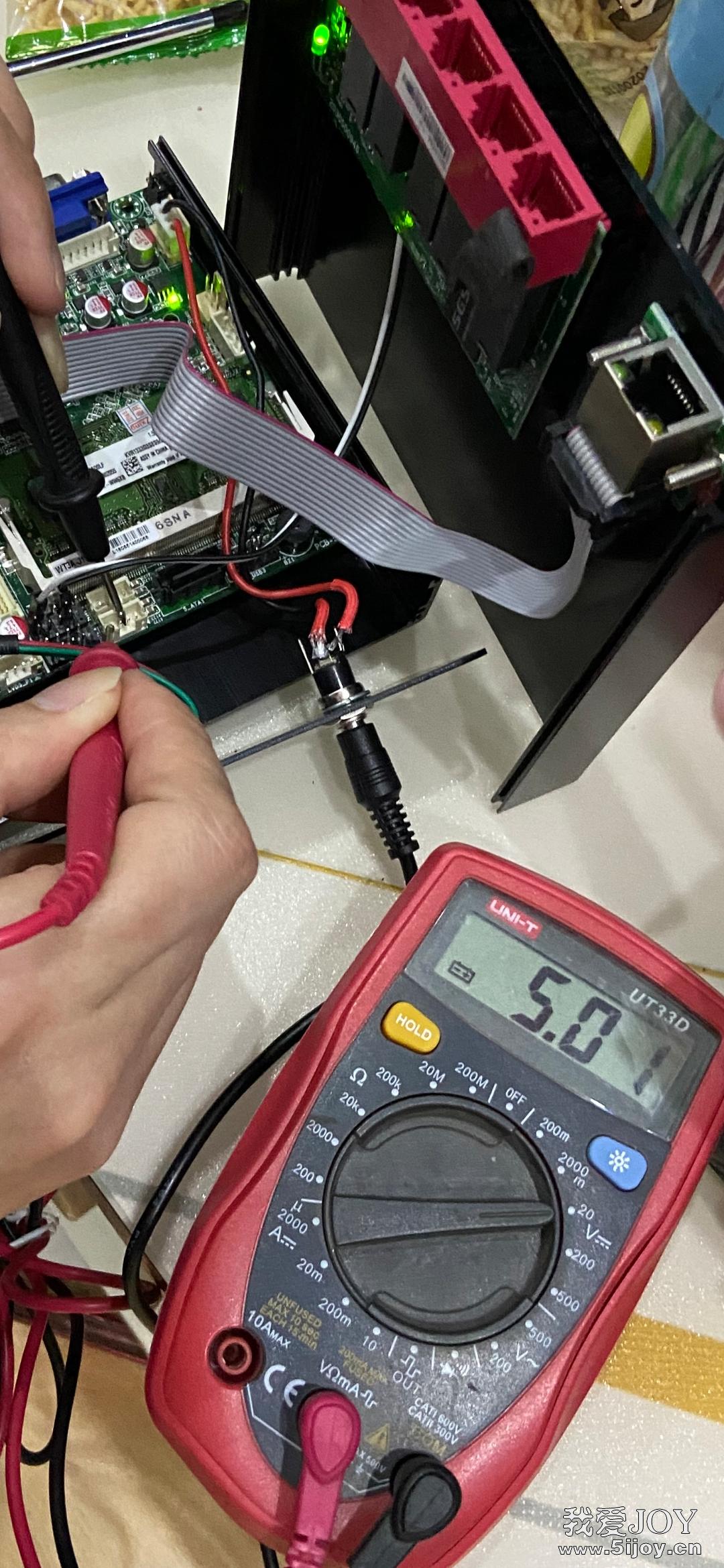

另外测量出sata电源5V针位,进行硬盘供电。
问题五固定及其他解决方案
在上面已经提及到,固定都采用直接外壳打孔上螺丝固定,增加了12V DC电源口,装个电源开关和硬盘灯。

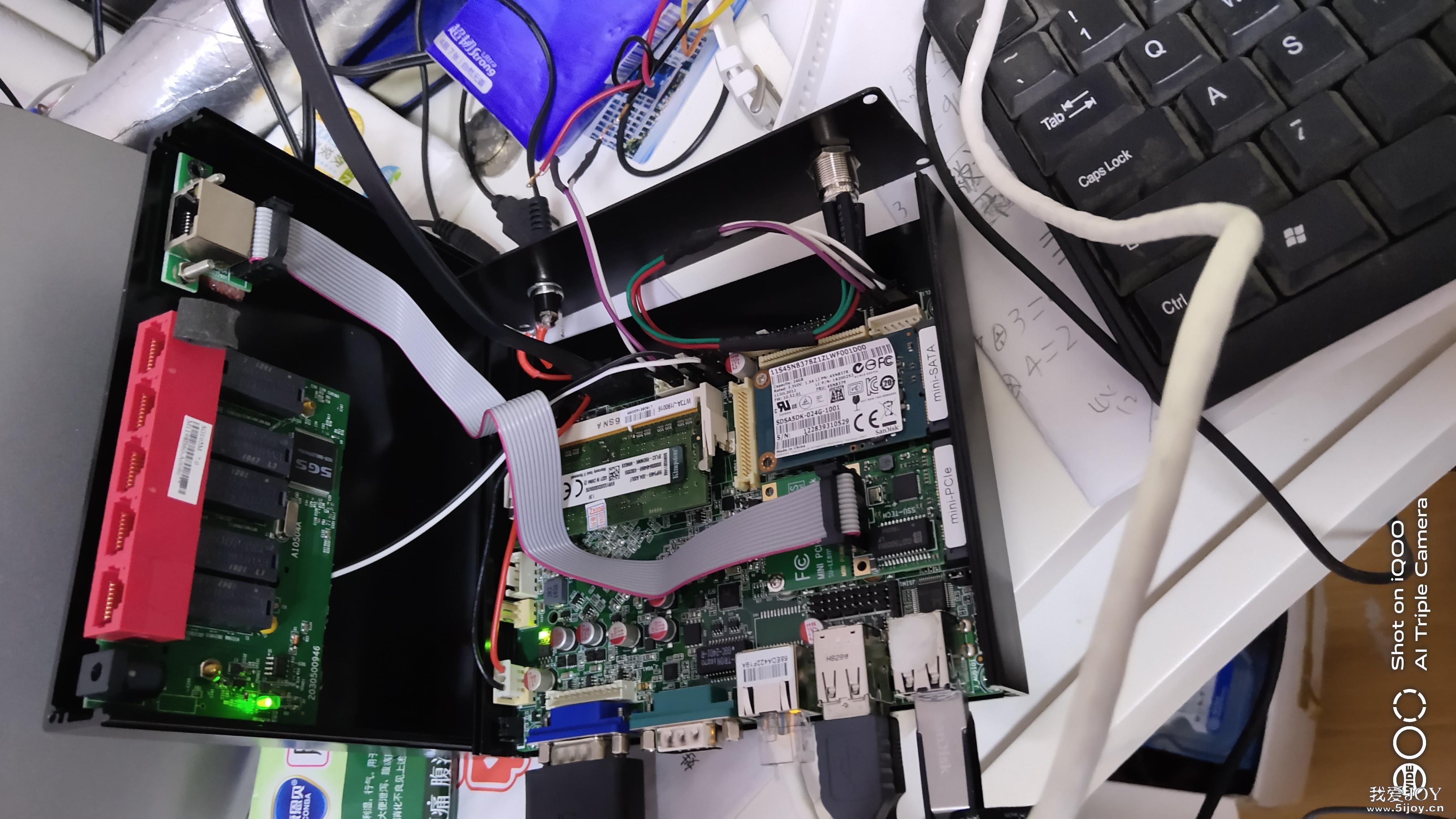

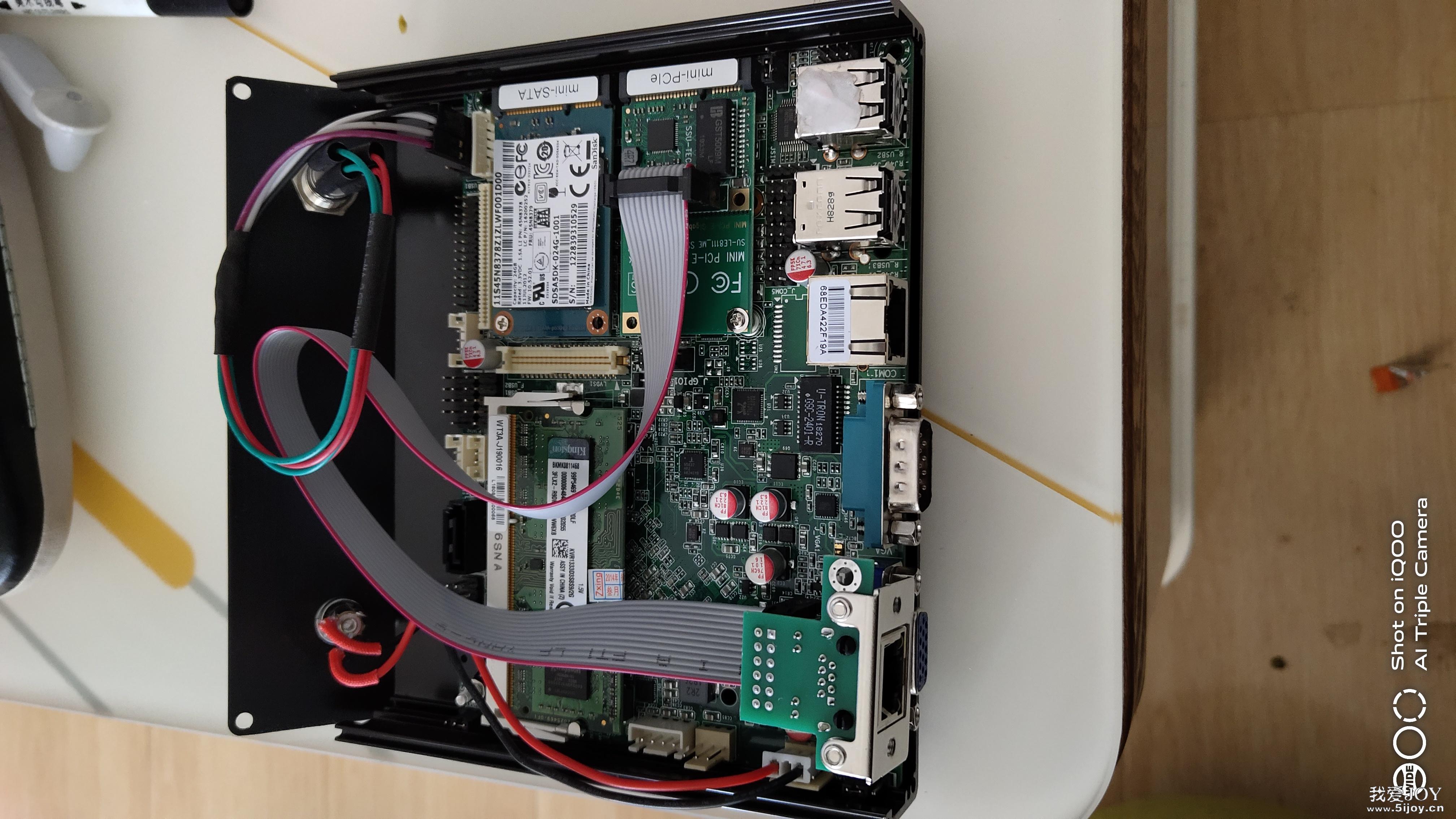

配件全部装好完毕,主板,网卡和内置交换机合体,测试开机正常。
最终机箱外观

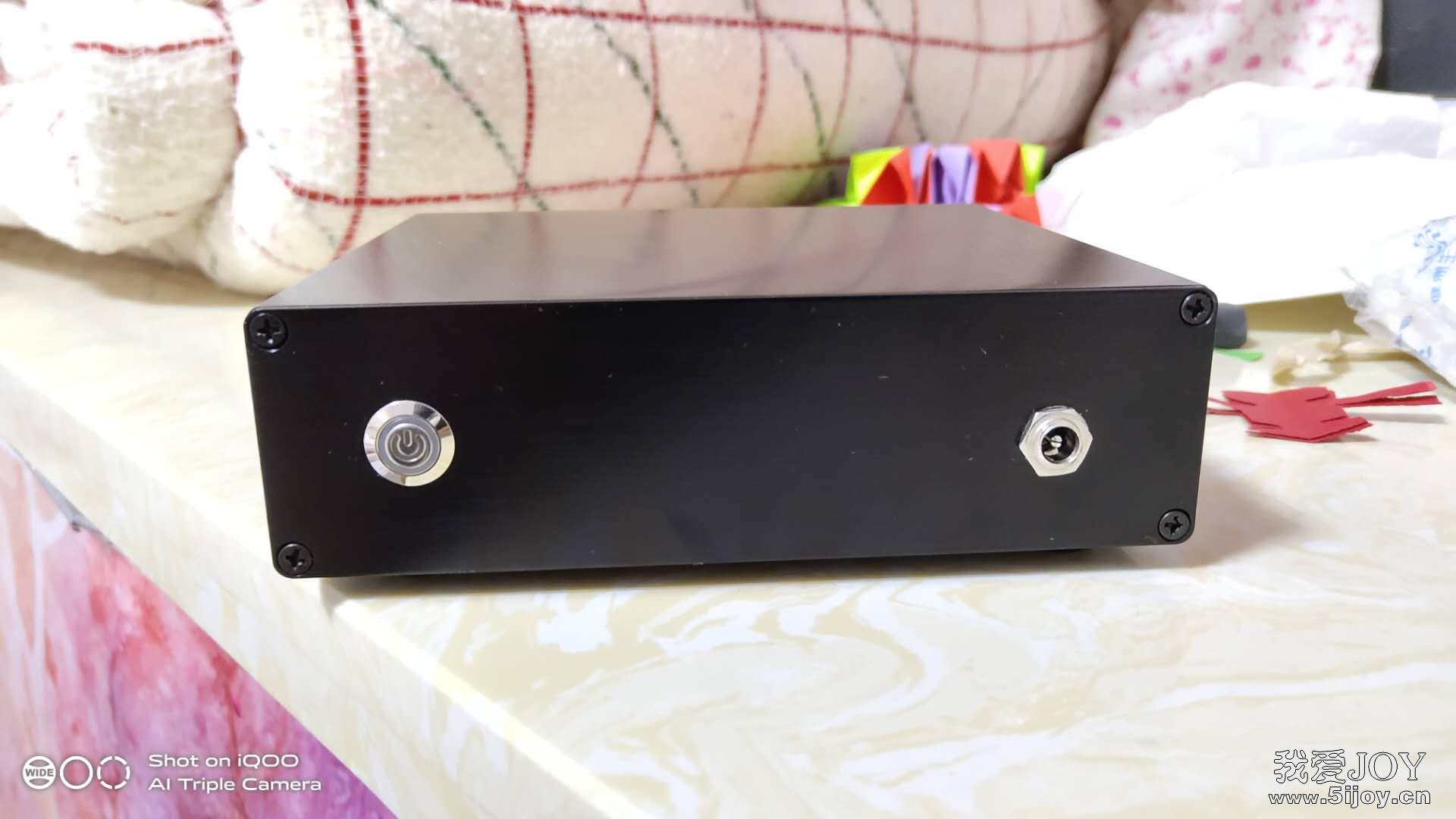

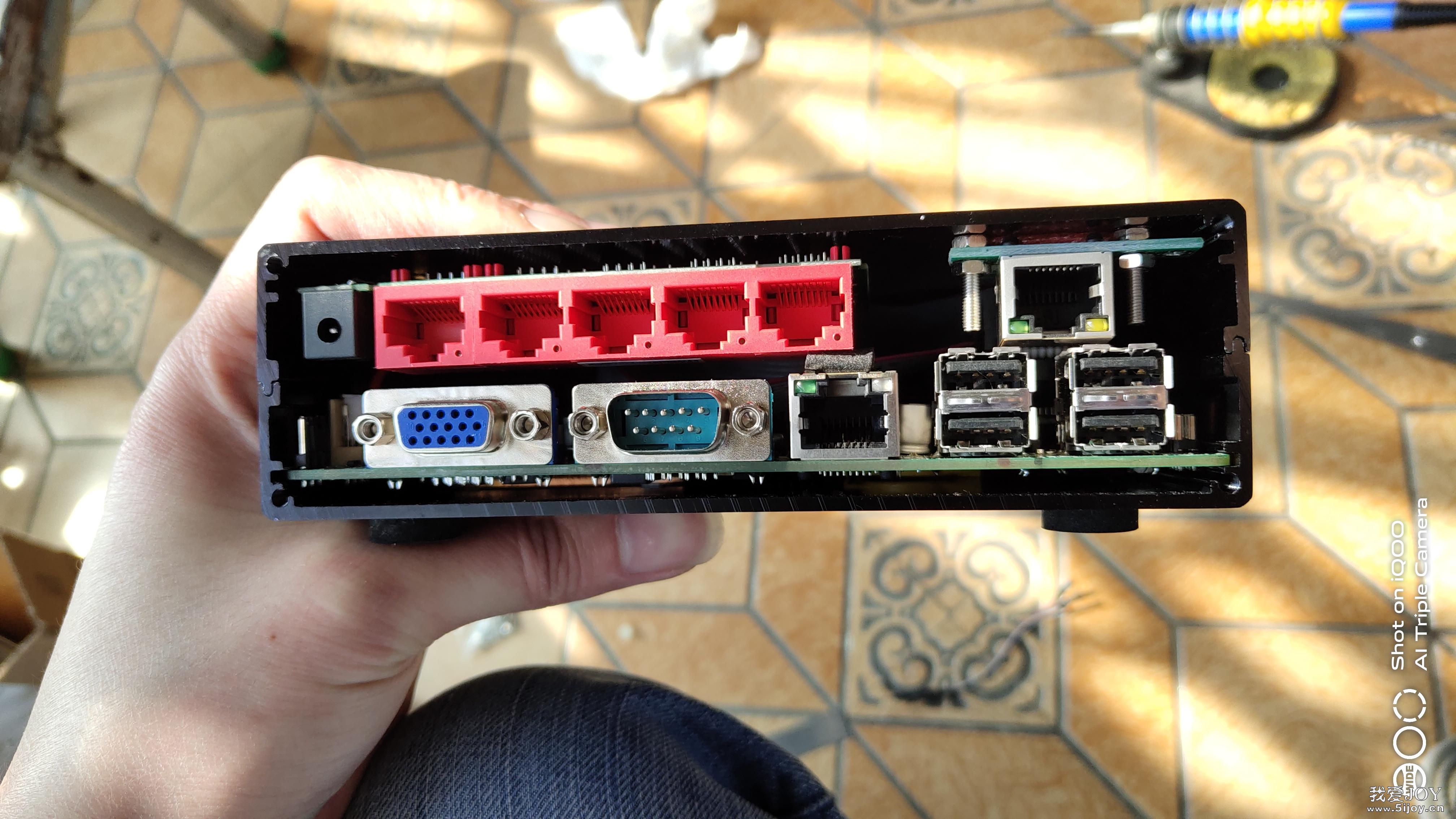

前脸

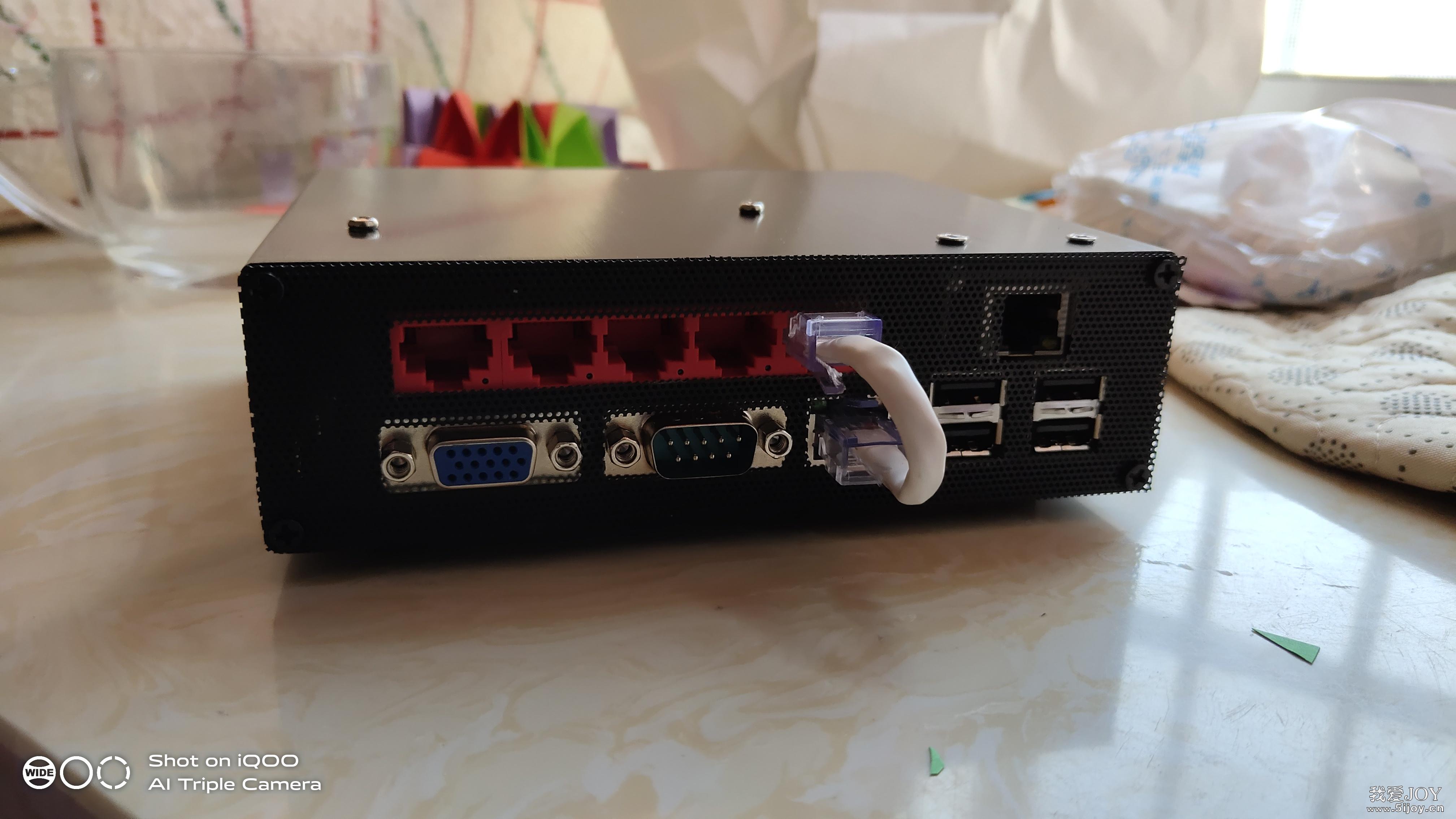

屁股
做一个短的千兆网线与交换机相连增加4个LAN口,转换的千兆网卡做WAN口

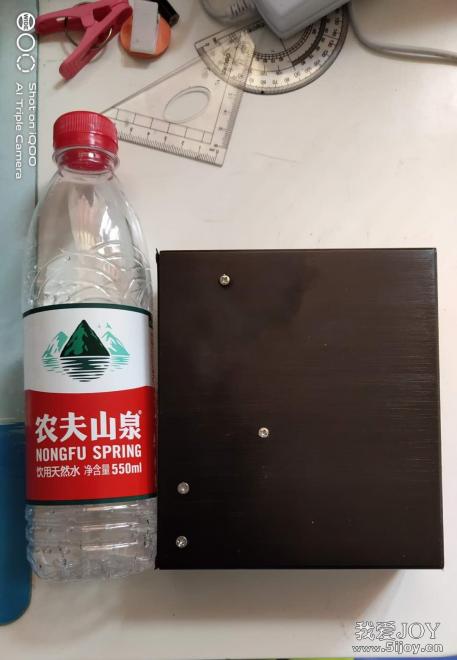

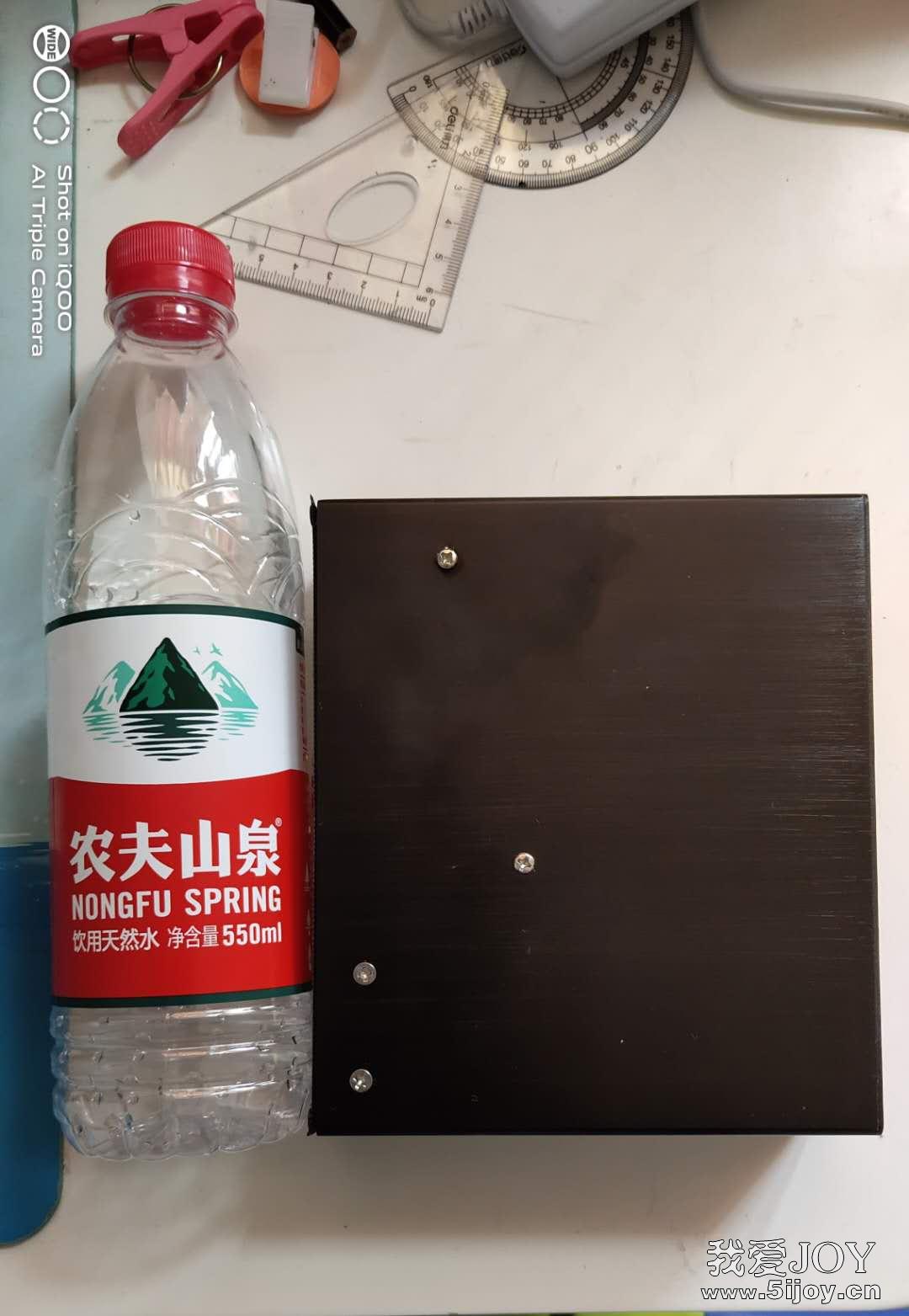

直观大小对比,来个参照物。
硬件部分完成,现在说软件部分:

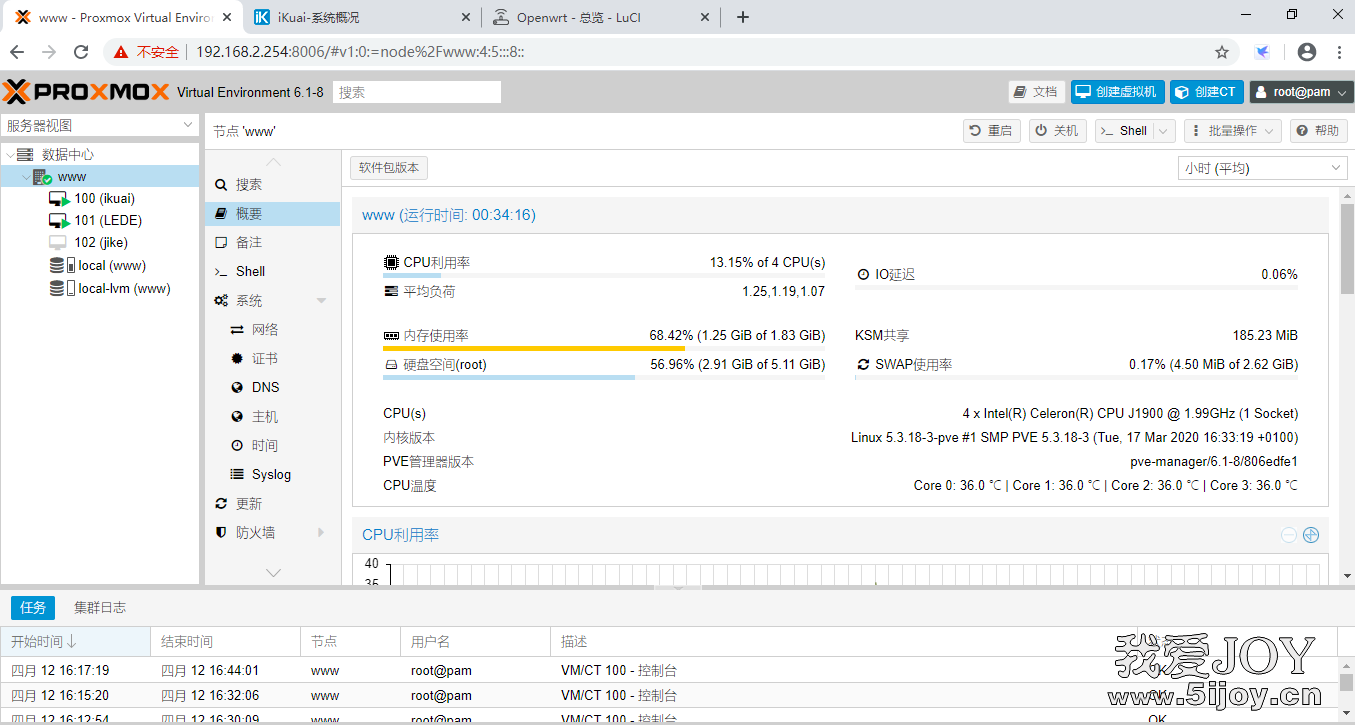

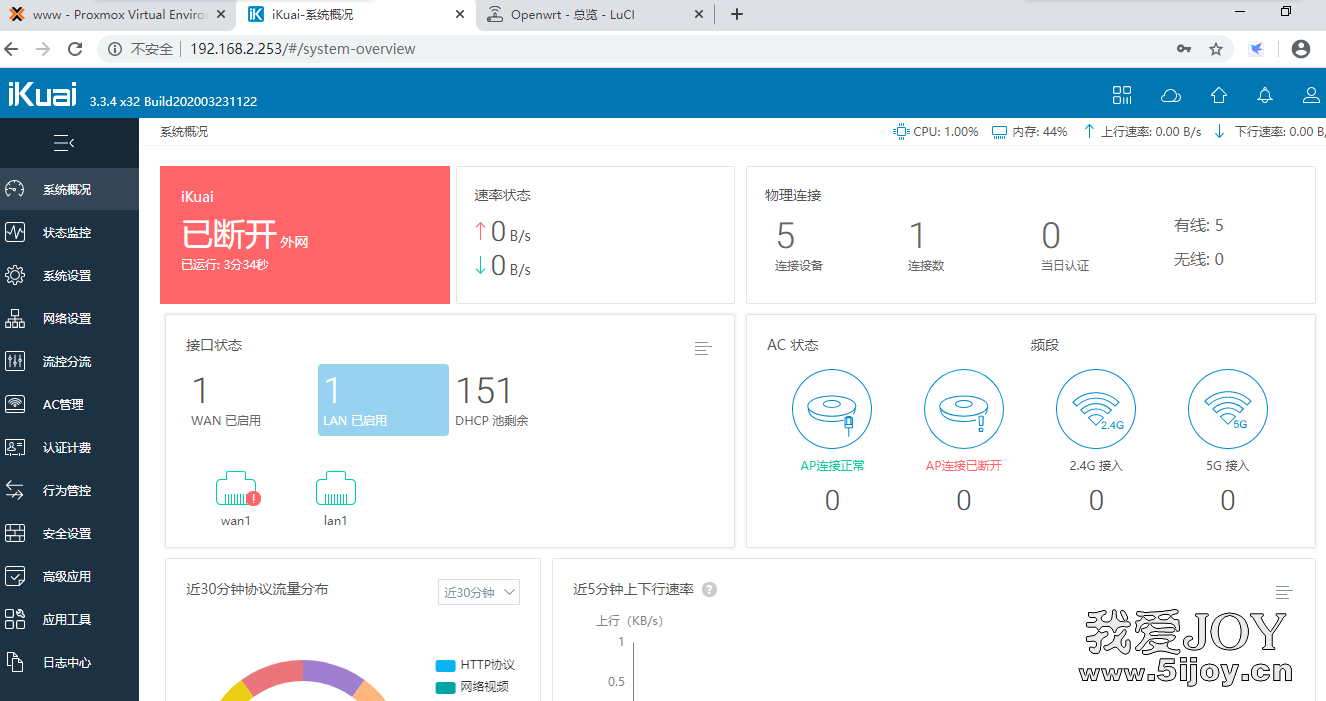

主板BIOS里设置来电自启,安装PVE系统,内挂爱快x86和LEDE 固件双软路由,内存和CPU占用都不大,温度40°不到,还算满意。

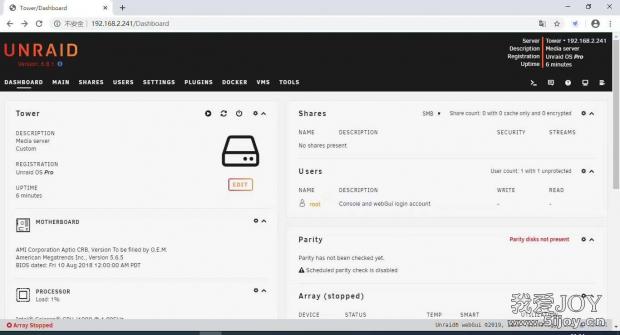

还尝试安装了一次UNRAID系统,也挺好玩的。
最后的最后,用了几天才发现家里的宽带才100M,用软路由和之前的小娱C5硬路由效果一样,哭脸!这是杀鸡用牛刀了哇,作死。
如果你家里宽带有个500M以上,可以用用软路由,能发挥出它的价值。更多人用软路由的话,是想用它扩展的功能,如去广告,出国留学等,我用不上,家里的宽带水管小,最终还是撤下来,只用小娱啦。
